K9XXG08X0A系列是SAMSUNG一款 4G-bit NAND 闪存，面向大容量非易失性存储应用市场。它采用512M×8bit存储配置，同时配备128Mbit备用存储空间，支持2.7V和3.3V Vcc供电。且K9G4G08X0A的页面容量为2112字节，通常可理解为2K字节主数据加64字节备用区，典型页面编程时间约为800µs。该芯片以（256K+8K）字节为一个擦除块，其中256K字节为主数据区域，8K字节为对应的备用空间，典型块擦除时间约为1.5ms。在数据寄存器中的内容，可以按照每字节约30ns的周期时间读出。

K9G4G08X0A系列的I/O引脚同时用于命令输入、地址输入以及数据输入输出。内部集成写入控制器，可以自动处理编程和擦除功能，包括必要情况下的脉冲重复、内部数据验证和边界检查。对于写入频率较高的应用，也可通过带有实时映射算法的ECC（错误更正码）来利用K9G4G08X0A系列的 5K 编程/擦除周期扩展可靠性。因此，广泛应用于固态文件存储以及其他需要非易失性的便携应用领域。

主要特性：

2.7V 设备(K9G4G08B0A) : 2.5V ~ 2.9V

3.3V 设备(K9G4G08U0A) : 2.7V ~ 3.6V

存储单元阵列：(512M + 16M) x 8位

数据寄存器：(2K + 64) x 8位

页编程：(2K + 64)字节

块擦除：(256K + 8K)字节

页大小：(2K + 64)字节

随机读取：60µs（最大）

串行访问：30ns（最小）

存储单元：每单元2位

编程时间：800µs（典型值）

块擦除时间：1.5ms（典型值）

命令/地址/数据复用I/O端口

电源转换期间的程序/擦除锁定
可靠的CMOS浮栅技术
耐久性：5000 次程序/擦除循环（带 4bit/512byte ECC）
数据保留：10 年
命令寄存器操作
独特ID用于版权保护
封装：K9G4G08U0A-PCB0/PIB0：无铅封装 48 引脚 TSOP1（12 x 20 / 0.5 mm 间距）
K9G4G08U0A-ICB0/IIB0：52 引脚 ULGA（12 x 17 / 1.00 mm 间距）

K9L8G08U1A-ICB0/IIB0：52 引脚 ULGA（12 x 17 / 1.00 mm 间距）

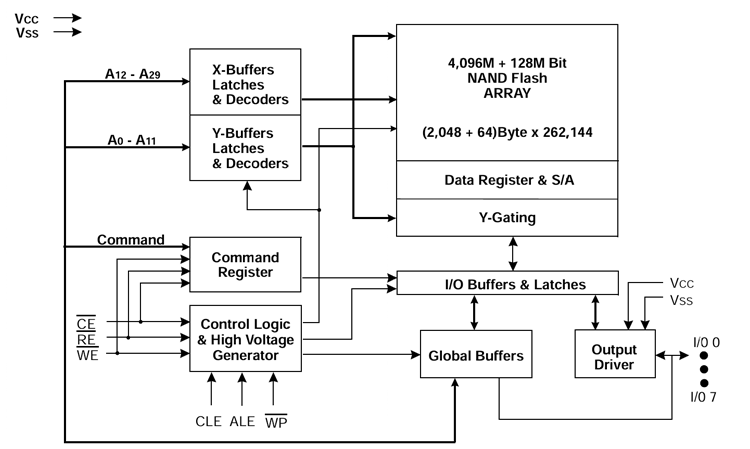

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG   K9XXG08X0A系列芯片裸片离线烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
