K9F1208D0A系列是SAMSUNG的一款512M 位 NAND闪存，并预留 16M 位备用容量。该系列提供 64Mx8bit 或 32Mx16bit 版本，可根据不同系统设计选择对应数据位宽。器件支持 2.65V 和 3.3V VCC 电压，适合嵌入式设备、便携式产品、工业控制、通讯终端以及固态文件存储应用方案。

K9F12XXX0A 系列 NAND 单元面向固态大容量存储市场，具备较好的成本效益。它采用页编程、块擦除的工作方式，适合存放固件、文件系统、参数数据以及其他需要长期保存的信息。典型情况下，程序写入操作可在 528 字节页面上完成，适用于 X8 器件；也可在 264 字页面上完成，适用于 X16 器件。其典型编程时间约为 200 微秒。擦除操作方面，X8 器件可在 16K 字节块上执行，X16 器件可在 8K 字块上执行，典型擦除时间约为 2 毫秒。

页面数据读取方面，X8 器件可按每字节 50ns 的周期读取，X16 器件可按每字 50ns 的周期读取。I/O 引脚同时用于地址输入、数据输入输出以及命令输入，这也是 NAND Flash 常见的接口设计方式。此外，该系列芯片内部集成片上写入控制逻辑，可自动执行编程和擦除功能，包括必要时的脉冲重复、数据内部验证以及边距处理等流程。对于工程应用来说，这些机制有助于提升写入过程的可靠性。

主要特性

2.65V 设备 (K9F12XXD0A) : 2.4~2.9V

3.3V 设备 (K9F12XXU0A) : 2.7 ~ 3.6 V

X8 设备 (K9F1208X0A) : (64M 2048K) 位 x 8 位

X16 设备 (K9F1216X0A) : (32M 1024K) 位 x 16 位

X8 设备 (K9F1208X0A) : (512 16) 位 x 8 位

X16 设备 (K9F1216X0A) : (256 8) 位 x 16 位

自动程序和擦除

页读取操作

编程时间：200µs（典型值）

块擦除时间：2ms（典型值）

命令/地址/数据复用 I/O 端口

硬件数据保护

电源切换期间的编程/擦除锁定

可靠的 CMOS 浮栅技术

100K 次编程/擦除周期

数据保持：10 年

命令寄存器操作

智能回写

用于版权保护的唯一ID

封装：

K9F12XXX0A-YCB0/YIB0 48引脚 TSOP I（12 x 20 / 0.5 mm 间距）

K9F1208U0A-VCB0/VIB0 48引脚 WSOP I（12X17X0.7mm）

K9F12XXX0A-PCB0/PIB0 48引脚 TSOP I（12 x 20 / 0.5 mm 间距）无铅封装

K9F1208U0A-FCB0/FIB0 48引脚 WSOP I（12X17X0.7mm）无铅封装

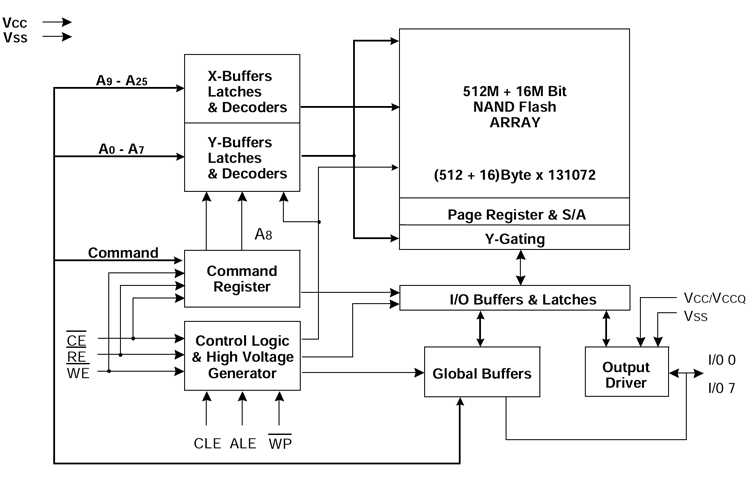

内部框图
