TMS320F28003x（简称 F28003x）是德州仪器（TI）C2000™ 系列中的一款实时微控制器，专为提升电力电子设备的效率而设计。该系列具备良好的可扩展性与超低延迟特性，并原生支持氮化镓（GaN）和碳化硅（SiC）等先进功率半导体技术，广泛适用于电机驱动器、家用电器、混合动力总成系统、太阳能发电、电动汽车充电、数字电源、车身装置与照明，以及测试与测量等多种应用场景。

F28003x 内置实时控制子系统，基于 TI 的 32 位 C28x DSP 内核构建，可在从片上闪存或 SRAM 运行浮点或定点代码时提供 120 MHz 的信号处理性能。该器件支持高达384 KB（192 KW）的闪存，并将其划分为三个128 KB（64 KW）存储体，支持并行编程与并行执行，从而提升数据处理效率。此外，片上还提供高达69 KB（34.5 KW）的 SRAM，用于补充闪存，满足不同任务的存储需求。

在模拟性能方面，F28003x 集成高性能模拟模块，并与处理单元及 PWM 单元紧密耦合，形成优化的实时信号链，有助于提高控制精度与响应速度。芯片提供16 个 PWM 通道，均支持与频率无关的分辨率模式，能够精确控制从三相逆变器到功率因数校正（PFC）及高级多级电源拓扑等多种功率级。通信接口方面，支持SPI、SCI、I²C、PMBus、LIN、CAN 和 CAN FD等协议，并配备快速串行接口（FSI），可在跨越隔离边界时实现高达 200 Mbps的稳健通信，确保高速可靠的数据传输。

此外，F28003x 配备CLA（控制律加速器），这是一款与 CPU 并行执行的独立 32 位浮点数学加速器，拥有专用存储资源，可直接访问典型控制系统所需的关键外设。CLA 支持硬件断点与硬件任务切换等特性，并兼容ANSI C 子集的标准编程模型，方便进行高效实时控制开发。用户还可通过可配置逻辑块（CLB）添加自定义数字逻辑，将类似FPGA 的功能集成到 C2000 实时 MCU 中，为特殊控制算法和外设接口提供高度灵活的实现方式。

主要特性

TMS320C28x 32 位 DSP 内核（在 120MHz 下）

可编程控制律加速器 (CLA)

片上存储器

在三个独立存储体上提供 384KB (192KW) 的闪存（ECC 保护）

69KB (34.5KW) RAM（ECC 保护）

安全性

时钟和系统控制：两个内部 10MHz 振荡器、晶体振荡器或外部时钟输入、窗口化看门狗计时器模块、丢失时钟检测电路、双时钟比较器 (DCC)

3.3V I/O 设计：内部 VREG 生成允许进行单电源设计、欠压复位 (BOR) 电路

系统外设：6 通道直接存储器存取 (DMA) 控制器、55 个独立可编程多路复用通用输入/输出 (GPIO) 引脚、在模拟引脚上提供 23 路数字输入、在模拟引脚上提供 2 路数字输入/输出 (AGPIO)、增强型外设中断扩展 (ePIE)、支持多个低功耗模式 (LPM)、嵌入式实时分析和诊断 (ERAD)、唯一标识 (UID) 号

通信外设：一个电源管理总线 (PMBus) 接口、两个内部集成电路 (I2C) 端口、一个控制器局域网 (CAN/DCAN) 总线端口、一个具有灵活数据速率的控制器局域网 (CAN FD/MCAN) 总线端口、2 个串行外设接口 (SPI) 端口、两个 UART 兼容的串行通信接口 (SCI)、两个 UART 兼容的本地互连网络 (LIN) 接口、带一个发送器和一个接收器的快速串行接口 (FSI)（最高 200Mbps）

模拟系统：三个 4MSPS 12 位模数转换器 (ADC)、四个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)

增强型控制外设：16 个 ePWM 通道，包含具有高分辨率功能（150ps 分辨率）的 8 个通道、三个增强型捕捉 (eCAP) 模块、两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块、八个Σ-Δ 滤波器模块 (SDFM) 输入通道（每个通道两个并联滤波器）、嵌入式图形发生器 (EPG)

可配置逻辑块 (CLB)：4 个逻辑块、增强现有外设功能、支持位置管理器解决方案

高级加密标准 (AES) 加速器

实时固件更新 (LFU)

诊断特性：内存开机自检 (MPOST)、硬件内置自检 (HWBIST)

系统功能符合 ASIL D 和 SIL 3 等级要求

硬件功能符合 ASIL B 和 SIL 2 等级要求

安全相关认证：

通过 TÜV SÜD 高达 ASIL B 和 SIL 2 等级的 ISO 26262 认证（仅限 PZ 和 Q100 PM 封装）

封装选项：

100 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PZ]

80 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PN]

64 引脚 (LQFP) [后缀 PM]

48 引脚 (LQFP) [后缀 PT]

温度选项：

自然通风 (TA)：–40°C 至 125°C

结温 (TJ)：–40°C 至 150°C

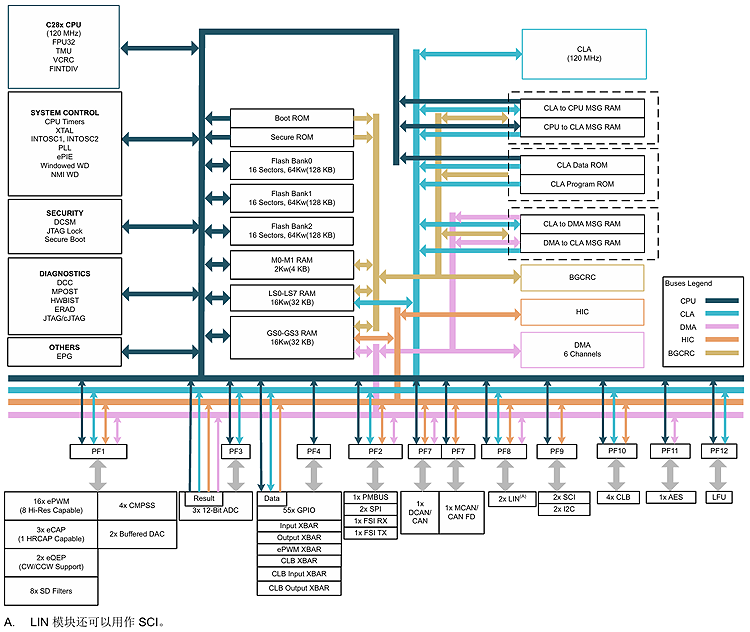

功能框图
