武芯烧录器支持德州仪器(TI) TMS320F28002x 系列芯片编程烧录
发布时间:2026-03-05 14:20:54
TMS320F28002x(简称 F28002x)是德州仪器(TI)C2000™ 系列中的一款实时微控制器,专为提高电子设备的高功率密度与高开关频率运行效率而设计。该系列具备可扩展性与超低延迟特性,并原生支持氮化镓(GaN)和碳化硅(SiC)等先进功率半导体技术。F28002x 内置实时控制子系统,基于 TI 的 32 位 C28x DSP 内核构建,并通过三角函数加速器(TMU)与VCRC(循环冗余校验)扩展指令集进一步增强处理能力,可加速常见算法的执行,无论是运行于片上闪存还是SRAM,均可提供 100 MHz 的信号处理性能,支持浮点与定点代码。
该器件集成14 个 PWM 通道,全部支持与频率无关的分辨率模式,能够精确控制从三相逆变器到高级多级电源拓扑的各种功率级。PWM 单元与处理单元紧密耦合,形成优化的实时信号链,有助于提升控制精度与动态响应。此外,用户可通过可配置逻辑块(CLB)添加自定义逻辑,将类似FPGA 的功能直接集成到 C2000 实时 MCU 中,从而灵活应对特殊控制或接口需求。
通信方面,F28002x 支持多种标准接口,包括 SPI、SCI、I²C、PMBus、LIN 和 CAN,并提供丰富的引脚复用选项,便于优化 PCB 信号布局。特别值得一提的是,其快速串行接口(FSI)可在跨越隔离边界的情况下实现高达 200 Mbps的稳定数据传输,非常适合需要高速、可靠通信的隔离型功率与控制系统。凭借对GaN/SiC 技术的支持、高性能 DSP 内核、灵活可配置的 PWM 与逻辑资源,以及多样化的通信接口,TMS320F28002x 系列适用于工业电机驱动、电机控制、光伏逆变器、数字电源、电动车辆与交通运输、感应及信号调理等多种应用场景。
主要特性
TMS320C28x 32 位 DSP 内核(在 100MHz 下)
片上存储器
128KB (64KW) 闪存(ECC 保护)
24KB (12KW) RAM(ECC 保护或奇偶校验保护)
双区域安全
时钟和系统控制:两个内部零引脚 10MHz 振荡器、晶体振荡器或外部时钟输入、窗口化看门狗计时器模块、丢失时钟检测电路、双时钟比较器 (DCC)、单 3.3V 电源、内部 VREG 生成、欠压复位 (BOR) 电路
系统外设:6 通道直接存储器存取 (DMA) 控制器、43 个独立可编程多路复用通用输入/输出 (GPIO) 引脚、在模拟引脚上提供 16 路数字输入、增强型外设中断扩展 (ePIE)、支持多个低功耗模式 (LPM)、嵌入式实时分析和诊断 (ERAD)、唯一标识 (UID) 号
通信外设:一个电源管理总线 (PMBus) 接口、两个内部集成电路 (I2C) 端口、一个控制器局域网 (CAN) 总线端口、2 个串行外设接口 (SPI) 端口、一个 UART 兼容的串行通信接口 (SCI)、两个 UART 兼容的本地互连网络 (LIN) 接口、带一个发送器和一个接收器的快速串行接口 (FSI)(最高 200Mbps)
模拟系统:两个 3.45MSPS、12 位模数转换器 (ADC)、四个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)
增强型控制外设:14 个 ePWM 通道,其中八个通道具有高分辨率功能(150ps 分辨率)、三个增强型捕捉 (eCAP) 模块、两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
可配置逻辑块 (CLB):增强现有外设功能、支持位置管理器解决方案
主机接口控制器 (HIC):可从外部主机访问内部存储器
诊断特性:内存开机自检 (MPOST)、硬件内置自检 (HWBIST)
封装选项:
80 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PN]
64 引脚 LQFP [后缀 PM]
48 引脚 LQFP [后缀 PT]
温度选项:
S:–40°C 至 125°C 结温

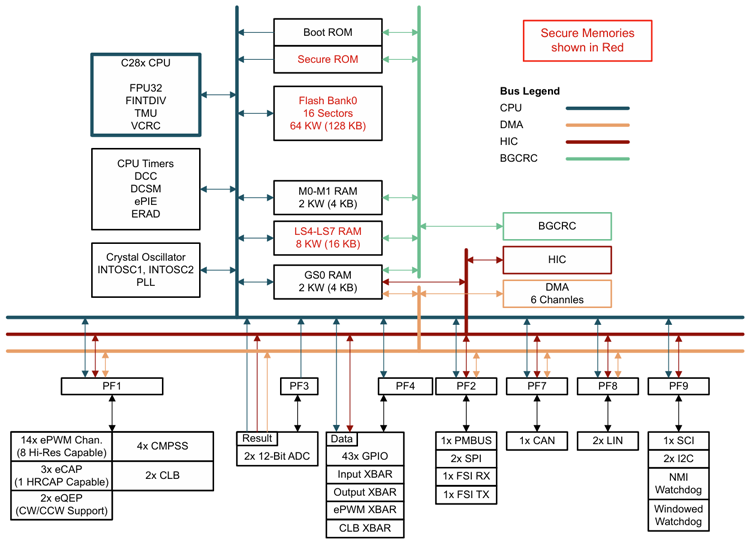

功能框图

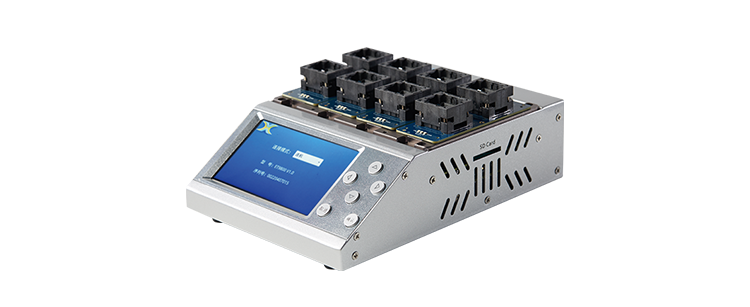

武芯科技作为通用型芯片烧录器制造商,专注于IC烧录、测试领域。在持续优化更新烧录软件的同时,也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录,同时提供联机、脱机等工作模式,可全方位满足德州仪器(TI)TMS320F28002x系列芯片的裸片离线烧录与在板烧录的量产需求。
