TMS320F2805x系列是德州仪器（TI）C2000™ 系列中的一款32位微控制器，其核心采用C28x CPU，以及与引脚较少的器件中高度集成的控制外设耦合的控制律加速器（CLA）供电，兼顾高性能与紧凑封装的优势。该系列在代码层面与早期基于C28x的器件保持兼容，便于旧项目的升级，同时具有较高的模拟集成度，减少外部元件、简化系统设计。

在模拟控制方面，芯片增设了6 位内部基准的模拟比较器，并可通过与其直接连接来控制 PWM输出，提升系统的响应速度与可靠性。模数转换器（ADC）支持 0V 至 3.3V 的固定满量程范围内实施转换，可使用VREFHI/VREFLO 基准的比例运算，适配多种传感器信号源。ADC 接口已针对低开销和延迟进行了优化，确保采样数据能够快速处理。该系列还集成功能强大的模拟前端 (AFE) ，含有多达七个比较器以及多达三个集成 DAC、一个 VREFOUT 缓冲 DAC、多达四个可编程增益放大器（PGA）以及多达四个数字滤波器。其中，PGA 支持三种离散增益模式，可有效放大输入信号。

此外，AFE 外设的具体数量会因 TMS320F2805x 具体型号而有所不同，为用户提供灵活的资源配置选择。凭借上述特性，TMS320F2805x 系列广泛应用于空调室外机、电梯驱动控制、电机控制、逆变器、交/直流输入 BLDC 电机驱动器、交流驱动器控制模块等场景，能够满足工业与家电领域对高性能实时控制的多样化需求。

主要特性

高效 32 位 CPU (TMS320C28x)

可编程控制律加速器 (CLA)：32 位浮点数学加速器、独立于主 CPU 之外的代码执行

双区域安全模块

字节序：小端字节序

低器件和系统成本：3.3V 单电源、无需电源排序、集成型加电复位和欠压复位、低功耗、无模拟支持引脚

时钟：两个内部零引脚振荡器、片上晶振振荡器和外部时钟输入、看门狗计时器模块、丢失时钟检测电路

多达 42 个具有输入滤波功能的独立可编程、多路复用通用输入/输出 (GPIO) 引脚

支持 JTAG 边界扫描

可支持所有外设中断的外设中断扩展 (PIE) 模块

三个 32 位 CPU 计时器

每个 ePWM 模块中的独立 16 位计时器

片上存储器：可提供闪存、SARAM、消息 RAM、OTP、CLA 数据 ROM、引导 ROM、安全 ROM

128 位安全密钥和锁：保护安全内存块、防止固件逆向工程

串行端口外设

三个串行通信接口 (SCI)（通用异步接收器/发送器 [UART]）模块

一个串行外设接口 (SPI) 模块

一条内部集成电路 (I2C) 总线

一条增强型控制器局域网络 (eCAN) 总线

增强型控制外设

增强型脉宽调制器 (ePWM)

增强型捕捉 (eCAP) 模块

增强型正交编码器脉冲 (eQEP) 模块

模拟外设

一个 12 位模数转换器 (ADC)

一个用于振荡器补偿的片上温度传感器

多达七个比较器，这些比较器具有多达三个集成型数模转换器 (DAC)

一个经缓冲的基准 DAC

多达四个可编程增益放大器 (PGA)

多达四个数字滤波器

高级调试特性：分析和断点功能、通过硬件进行实时调试

80 引脚 PN Low-Profile Quad Flatpack (LQFP)

温度选项

T：–40°C 至 105°C

S：–40°C 至 125°C

Q：–40°C 至 125°C 的环境温度范围

（通过针对汽车应用的 AEC Q100 认证）

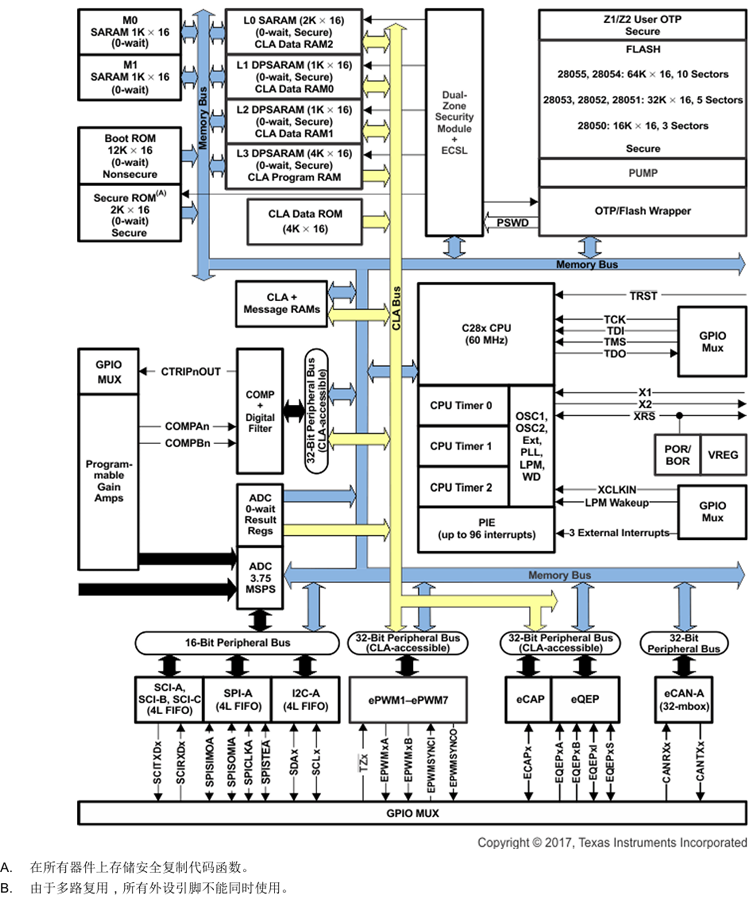

功能框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足德州仪器（TI）TMS320F2805x系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
