TMS320C28x DSP系列是德州仪器（Texas Instruments）推出的高性能数字信号处理器，专为控制类应用进行深度优化。该系列凭借卓越的处理速度、精确的定时控制能力以及出色的能效比，被广泛应用于工业自动化、能源管理及汽车电子等领域。其中，TMS320F2809、F2808、F2806、F2802、F2801、F28015、F28016以及 TMS320C2802、C2801等器件均属于此系列家族。

在存储配置方面，该系列各型号根据定位不同有所差异：

F2809：配备 128K × 16 闪存与 18K × 16 SARAM；

F2808：配备 64K × 16 闪存与 18K × 16 SARAM；

F2806：配备 32K × 16 闪存与 10K × 16 SARAM；

F2802：配备 32K × 16 闪存与 6K × 16 SARAM；

F2801：配备 16K × 16 闪存与 6K × 16 SARAM；

F2801x：配备 16K × 16 闪存、6K × 16 SARAM 以及 1K × 16 OTPROM（仅限闪存版本）；

C2802：配备 32K × 16 ROM 与 6K × 16 SARAM；

TMS320C28x DSP系列支持单核与多核架构设计，提供可扩展的处理能力以满足不同应用需求。它允许在同一芯片上集成多个处理单元，这些单元既可独立运行也可协同工作，从而显著提升系统整体性能与并行处理能力。得益于优化的硬件架构与专用的数字信号处理指令集，其 CPU 具备极高的计算速度与效率。特别是内置的专用 MAC（乘累加）单元，能够在单个时钟周期内完成乘法与累加操作，极大提升了算术密集型任务的执行速度。

除了具有高性能的特性，它在低功耗管理方面也表现出色。TMS320C28x DSP系列在CPU 层面集成了多种节能技术，包括动态电压与频率调整（DVFS）、时钟门控以及多种睡眠模式，能够有效降低非关键任务处理时的能耗。在实时性方面，通过架构优化、高效的中断管理机制以及快速的上下文切换能力，确保系统能够在严格的时间限制下迅速响应外部事件。

该系列还集成了丰富的增强型控制外设：包括多达16 路 PWM 输出（其中 6 路支持 150ps MEP 分辨率的高分辨率 HRPWM）、多达 4 路捕获输入、多达 2 个正交编码器接口以及多达 6 个 32 位/6 个 16 位定时器。以及提供 4 个 SPI、2 个 SCI（UART）、2 个 CAN 以及 1 个 I²C 总线等多种通信接口。且内置 16 通道 12 位 ADC，支持多通道数据采样保持，并可进行单次或同步转换。

在安全与可靠性方面，TMS320C28x DSP系列提供 128 位安全密钥/锁机制，可保护闪存、OTP 及 L0、L1 存储块，并通过 AEC-Q100 认证，满足汽车级应用标准。该器件还支持 -40°C 至 125°C的宽工作温度范围，确保在复杂严苛的环境中依然能够保持长期稳定的运行。

主要特性

高性能静态 CMOS 技术: 100MHz（10ns 周期时间）、60MHz（16.67ns 周期时间）、低功耗（1.8V 内核，3.3V I/O）设计

支持 JTAG 边界扫描: IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构

高性能 32 位 CPU (TMS320C28x)

片上存储器

F2809：128K × 16 闪存，18K × 16 SARAM
F2808：64K × 16 闪存，18K × 16 SARAM
F2806：32K × 16 闪存，10K × 16 SARAM
F2802：32K × 16 闪存，6K × 16 SARAM
F2801：16K × 16 闪存，6K × 16 SARAM
F2801x：16K × 16 闪存，6K × 16 SARAM

1K × 16 OTP ROM（仅适用于闪存器件）

C2802：32K × 16 ROM，6K × 16 SARAM
C2801：16K × 16 ROM，6K × 16 SARAM

引导 ROM (4K × 16)

时钟和系统控制

任一 GPIO A 引脚可连接至三个外部内核中断之一

可支持全部 43 个外设中断的外设中断扩展 (PIE) 块

字节序：小端字节序

128 位安全密钥/锁

3 个 32 位 CPU 计时器

增强型控制外设

串行端口外设: 多达 4 个 SPI 模块、多达 2 个 SCI (UART) 模块、多达 2 个 CAN 模块、1 条内部集成电路 (I2C) 总线

12 位 ADC，16 通道

多达 35 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚

高级仿真特性

低功耗模式，节省能耗

封装选项: 薄型四方扁平封装 (PZ)、MicroStar BGA™(GGM，ZGM)

温度选项:

A：-40°C 至 85°C (PZ，GGM，ZGM)

S：-40°C 至 125°C (PZ，GGM，ZGM)

Q：-40°C 至 125°C (PZ)
（通过针对汽车应用的 AEC-Q100 认证）

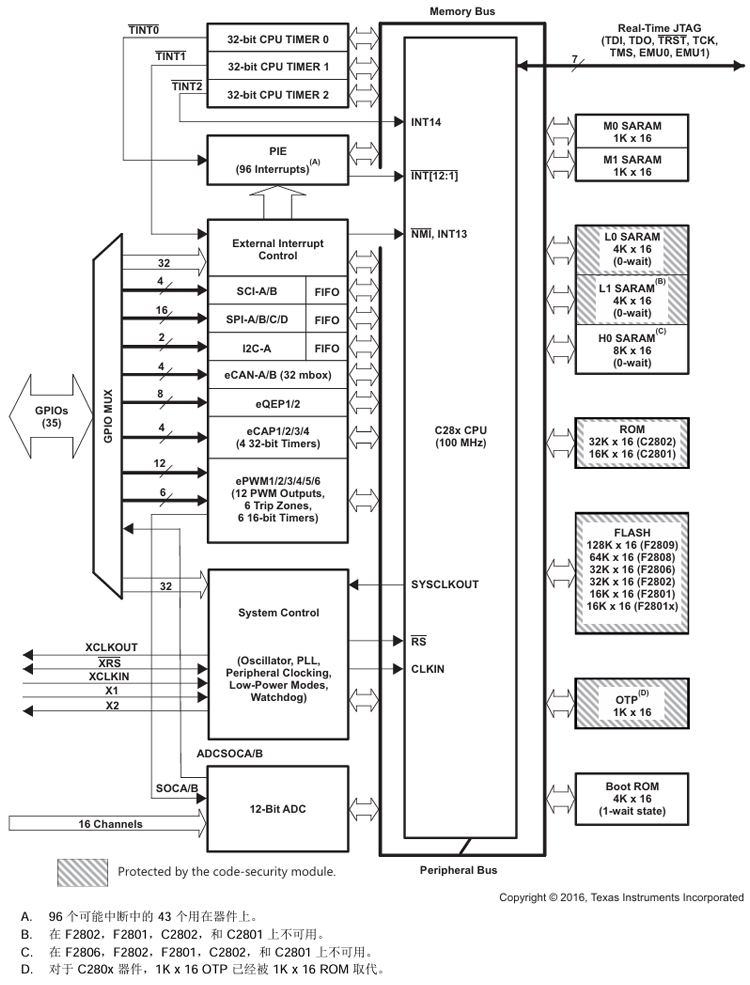

功能框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足德州仪器（TI）TMS320F280x、TMS320C280x、TMS320F2801x芯片的裸片离线烧录与在板烧录的量产需求。

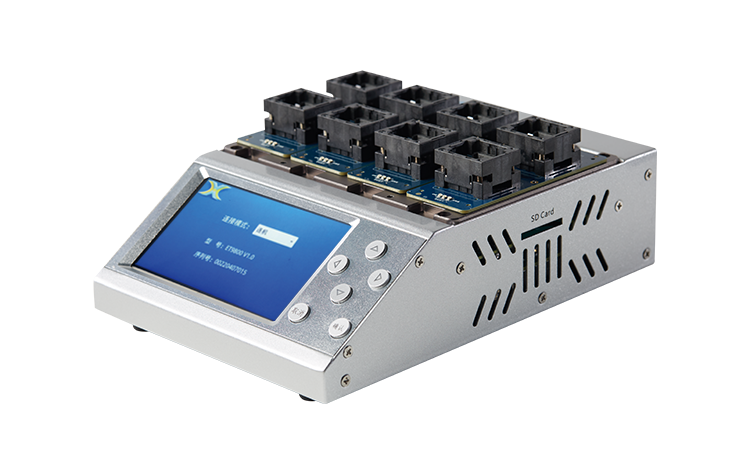

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
