MSPM0G110x混合信号微控制器是德州仪器（TI）MSPM0系列的低功耗32位MCU。该系列包含多种型号，覆盖不同模拟和数字集成度，基于 增强型Arm Cortex-M0+平台与超低功耗整体系统架构相结合，工作频率最高可达80MHz，使系统能够在降低能耗的同时提高性能。

MSPM0G110x系列在存储配置上，配备具有内置纠错码(ECC)且高达128KB的嵌入式闪存程序存储器，以及高达32KB的SRAM且具有硬件奇偶校验选项，进一步保障存储数据的安全。此外，MSPM0G110x系列还集成存储器保护单元和7 通道 DMA ,并搭载两个 12 位 4Msps ADC、可配置内部共享电压基准和一个通用放大器等多种高性能模拟外设，能够满足精密测量、信号调理和高分辨率数据采集的需求。

在智能数字外设方面，其提供两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC实时时钟。为保障数据完整性，MSPM0G110x系列内置加密外设（CRC）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI），便于构建多样化的系统架构。

MSPM0G110x MCU 拥有广泛的硬件与软件生态系统支持，配套提供参考设计与代码示例，帮助开发者快速上手并缩短产品设计周期，适用于对功耗、性能与易用性均有较高要求的嵌入式应用场景。

主要特性

内核：具有存储器保护单元且频率高达 80MHz 的 Arm 32 位 Cortex-M0+ CPU

工作温度范围：–40°C 至 105°C

宽电源电压范围：1.62V 至 3.6V

存储器：具有内置纠错码 (ECC) 且高达 128KB 的闪存、具有硬件奇偶校验且高达 32KB 的 SRAM

高性能模拟外设：两个具有总计多达 17 个外部通道的 12 位 4Msps 同步采样模数转换器 (ADC)、一个通用放大器 (GPAMP)、可配置的 1.4V 和 2.5V 内部共享基准电压 (VREF)、集成温度传感器

经优化的低功耗模式：

运行：101µA/MHz (CoreMark)

睡眠：40µA/MHz

停止：190µA/4MHz

待机：具有 32KHz LFXT 的 1.5µA，具有 SRAM 的 RTC，CPU 状态，以及保留的寄存器

关断：80nA，具有保留 IO 和 IO 唤醒能力

智能数字外设：7 通道 DMA 控制器、两个 16 位高级控制计时器，支持死区插入和故障处理、七个计时器，支持多达 22 个 PWM 通道、两个窗口化看门狗计时器 (WWDT)、具有报警和日历模式的 RTC

增强型通信接口：四个 UART 接口、两个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus、PMBus 以及从 STOP 模式唤醒、两个 SPI，一个 SPI 支持高达 32Mbit/s 的速率

时钟系统：精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)、高达 80MHz 的锁相环 (PLL)、精度为 ±3% 的内部 32kHz 振荡器 (LFOSC)、外部 4MHz 至 48MHz 晶体振荡器 (HFXT)、外部 32kHz 晶体振荡器 (LFXT)、外部时钟输入

数据完整性和加密：循环冗余校验器（CRC-16、CRC-32）

灵活的 I/O 功能：多达 60 个 GPIO

开发支持：2 引脚串行线调试 (SWD)

封装选项：

64 引脚 LQFP (PM)（0.5mm 间距）

48 引脚 VQFN (RGZ)（0.5mm 间距）

48 引脚 LQFP (PT)（0.5mm 间距）

32 引脚 VQFN (RHB)（0.5mm 间距）

28 引脚 VSSOP (28DGS)（0.5mm 间距）

28 引脚 DSBGA (YCJ)（0.35mm 间距）

24 引脚 VQFN (RGE)（0.5mm 间距）

系列成员包括

MSPM0G1105：32KB 闪存、16KB RAM

MSPM0G1106：64KB 闪存、32KB RAM

MSPM0G1107：128KB 闪存、32KB RAM

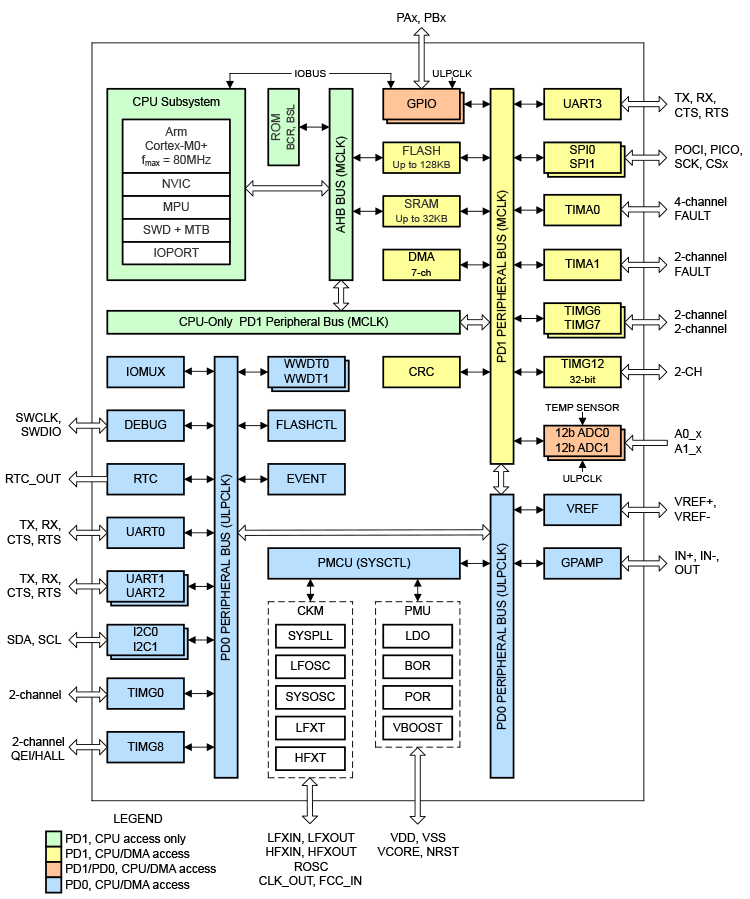

功能框图

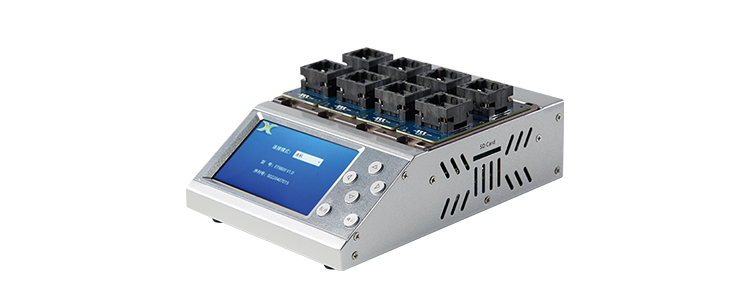

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足德州仪器（TI）MSPM0G110x系列芯片的裸片离线烧录与在板烧录的量产需求。
