瑞萨RA2E2系列是一款内嵌Arm Cortex®-M23 32 位内核单片微控制器（MCU），其工作频率最高可达48 MHz 。该系列MCU具备多系列软件与引脚的兼容，可方便未来产品的升级与功能的拓展。

其内部提供最大64KB的程序闪存，8KB SRAM和2KB的数据闪存，充分满足超低功耗微型应用场景的存储需求。而且外设方面延续了瑞萨RA系列基于Arm® 的 32 位内核的通用架构，包括内部集成了12位ADC(12通道)、SCI接口（UART/SPI/I²C）以及低功耗异位定时器等多种功能模块。其中，新增的I3C总线接口，可有效简化多传感器之间的互联方式。作为面向超低功耗微型应用的通用MCU！RA2E2在供电与功耗的方面也表现优异，采用极致的节能配置，如1.6v-5.5v的宽电压输入范围，停止模式下电流0.2μA等，非常适合依赖长时间电池供电的设备。同时，支持最高125℃的工作温度，即使在恶劣的环境下也可稳定运作。其最小封装形式为16引脚WLCSP，非常适合空间受限的场景。如便携式电子设备、物流网传感器以及各类电池驱动模块等。

主要特性：

内核：Arm Cortex-M23 内核、最大工作频率可达48 MHz 、Armv8-M 架构配置、单周期整数乘法器和19周期整数除法器 、具有 8 个区域的 Arm 内存保护单元 (Arm MPU)、SysTick 定时器；

存储器：程序闪存最大64KB、2KB数据闪存、8kB SRAM、128位唯一ID、内存保护单元；

通信接口：SCI接口（UART和ACIA、8 位时钟同步接口、简单 IIC 、简单 SPI 、智能卡接口）、I3C总线接口（I3C）、串行外设接口（SPI）、CAN模块；

模拟：12位ADC（12通道）、12位DAC（12通道）、温湿度传感器(TSN)；

定时器：16 位 PWM 定时器x6、低功耗异步通用定时器（AGTW）x2、实时时钟(RTC)、看门狗定时器（WDT）；

时钟：主时钟振荡器(MOSC)、副时钟振荡器 (SOSC)、高速片上振荡器（HOCO）、中速片上振荡器（MOCO）、低速片上振荡器（LOCO）、专用振荡器 (IWDT)、支持时钟停止；

系统与电源：低功耗模式、事件链接控制器(ELC)、数据传输控制器（DTC）、关键中断功能 (KINT)、上电复位、低电压检测（LVD）及电压设置；

安全与加密：AES128/256、TRNG；

数据处理：循环冗余校验（CRC）计算器、数据操作电路 (DOC)；

工作电压：1.6V~5.5V；

工作温度：-40℃~ 85℃、-40℃~ 105℃、-40℃~ 125℃

封装与引脚：16-24 引脚（WLCSP/QFN)；

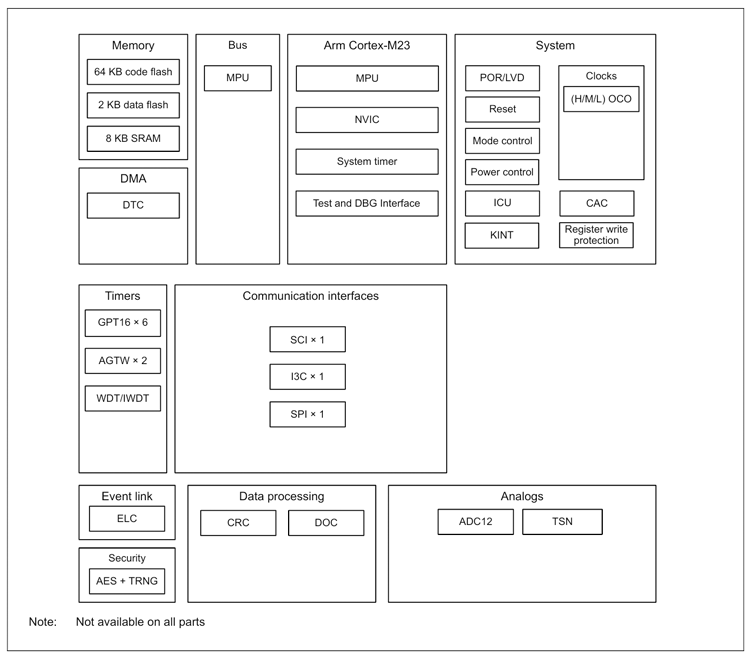

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RA2E2系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
