瑞萨RA2L1系列的核心，是基于Arm Cortex®-M23 32 位内核单片微控制器（MCU），主频最高可达48 MHz 。该MCU继续延用瑞萨RA系列的通用外设架构，内置丰富的功能模块，包括12位ADC(12通道)、独立的SPI和I²C接口、电容感应单元 (CTSU2)以及32位PWM 定时器等。此外，RA2L1系列还进一步扩展了更多ADC通道数量，使其在多传感器数据采集应用中表现更加出色。在硬件设计上，与RA2E1系列保持高度兼容，升级无需改硬件，降低开发成本。

在存储配置方面，RA2L1提供512KB程序闪存、8KB数据闪存以及32kB SRAM，能够高效支持较为复杂的应用程序运行与数据存储需求。在安全特性上，该MCU集成了AES-128/256加密算法与真随机数生成器（TRNG），显著提升了对程序代码和运行数据的保护能力，保障整体系统安全性能。

与此同时， 作为RA系列的扩展款，RA2L1系列被定位为“入门级高性能MCU”，兼顾高性能与低成本优势，具备较高的性价比。其适用范围涵盖多个场景，如智能家居、传感器节点、低功耗控制器等，支持多样化嵌入式系统应用。

主要特性：

内核：Arm Cortex-M23 内核、最大工作频率可达48 MHz 、Armv8-M 架构配置、单周期整数乘法器和19周期整数除法器 、具有 8 个区域的 Arm 内存保护单元 (Arm MPU)、SysTick 定时器；

存储器：程序闪存最大256KB、8KB数据闪存、32kB SRAM、128位唯一ID、内存保护单元；

通信接口：SCI接口（UART和ACIA、8 位时钟同步接口、简单 IIC 、简单 SPI 、智能卡接口）x5、I²C总线接口（IIC）x2、串行外设接口（SPI）x2、CAN模块；

模拟：12位ADC（12通道）、12位DAC（12通道）、低功耗模拟比较器(ACMPLP)x2、温湿度传感器(TSN)；

定时器：32 位 PWM 定时器x4、16 位 PWM 定时器x6、低功耗异步通用定时器（AGT）x2、看门狗定时器（WDT）；

时钟：主时钟振荡器 (MOSC)、副时钟振荡器 (SOSC)、高速片上振荡器（HOCO）、中速片上振荡器（MOCO）、低速片上振荡器（LOCO）、专用振荡器 (IWDT)、支持时钟停止；

系统与电源：低功耗模式、开关稳压器、实时时钟 (RTC)、事件链接控制器 (ELC)、数据传输控制器（DTC）、关键中断功能 (KINT)、上电复位、低电压检测（LVD）及电压设置；

HMI：电容感应单元 (CTSU2)；

安全与加密：AES128/256、TRNG；

数据处理：循环冗余校验（CRC）计算器、数据操作电路 (DOC)；

工作电压：1.6V~5.5V；

工作温度：-40℃~ 85℃、-40℃~ 105℃；

封装与引脚：48-100 引脚（LQFP/QFN)；

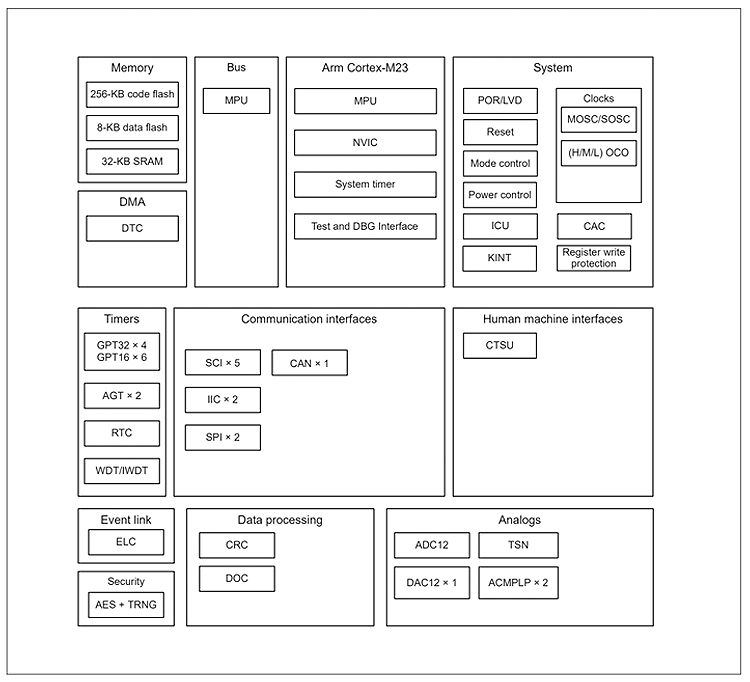

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RA2E2系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
