瑞萨RA2E1系列单片微控制器（MCU）采用节能型Arm Cortex®-M23 32 位内核，最高工作频率可达48 MHz 。该系列产品具备多系列软件与引脚兼容，为后续产品迭代和功能扩展提供了便利。

在存储资源方面，配备最高128KB的程序闪存,并内置16KB SRAM以及4KB的数据闪存，满足多种应用场景的数据处理与存储需求。外设部分采用瑞萨RA系列 基于Arm® 的 32 位内核的一套通用外设架构，核心功能包括：12位ADC（12通道）、电容式触摸单元（CTSU2）、支持UART/SPI/I²C的SCI接口、32 位 PWM 定时器等，以便于设计的可扩展性。其中，CTSU2触控单元支持复杂触摸场景（如湿手操作），并且与RA2L系列在引脚与外设上保持兼容，便于后期进行性能升级。

此外，作为一款入门级高性价比的通用MCU，RA2E1系列还支持1.6V至5.5V的工作电压输入范围，可同时兼容电池与市电供电方案，增强应用的灵活性。在安全特性方面，集成了AES-128/256加密、真随机数生成器（TRNG）以及128 位唯一 ID等功能，提升系统安全性。非常适用于小型家电、触摸控制类设备以及各类传感器节点等低功耗和成本敏感的典型应用领域。

主要特性：

内核：Arm Cortex-M23 内核、最大工作频率可达48 MHz 、Armv8-M 架构配置、单周期整数乘法器和19周期整数除法器 、具有 8 个区域的 Arm 内存保护单元 (Arm MPU)、SysTick 定时器；

存储器：程序闪存最大128KB、4KB数据闪存、16kB SRAM、128位唯一ID、内存保护单元；

通信接口：SCI接口 （UART和ACIA、8 位时钟同步接口、简单 IIC 、简单 SPI 、智能卡接口）× 4、I²C总线接口（IIC）、串行外设接口（SPI）；

模拟：12位ADC（12通道）、TSN、ACMPLPx2；

定时器：32 位 PWM 定时器、16 位 PWM 定时器x6、低功耗异步通用定时器（AGT）x2、实时时钟(RTC)、看门狗定时器（WDT）；

时钟：主时钟振荡器(MOSC)、副时钟振荡器 (SOSC)、高速片上振荡器（HOCO）、中速片上振荡器（MOCO）、低速片上振荡器（LOCO）、专用振荡器 (IWDT)、、支持时钟停止；

HMI：电容感应单元(CTSU2)；

系统与电源：低功耗模式、实时时钟(RTC)、事件链接控制器 (ELC)、数据传输控制器（DTC）、

关键中断功能(KINT)、上电复位、低电压检测（LVD）及电压设置；

安全与加密：AES128/256、TRNG；

数据处理：循环冗余校验（CRC）计算器、数据操作电路 (DOC)；

工作电压：1.6V~5.5V；

工作温度：-40~85℃、-40~105℃；

封装与引脚：25-64 引脚（LQFP/QFN/LGA/WLCSP)；

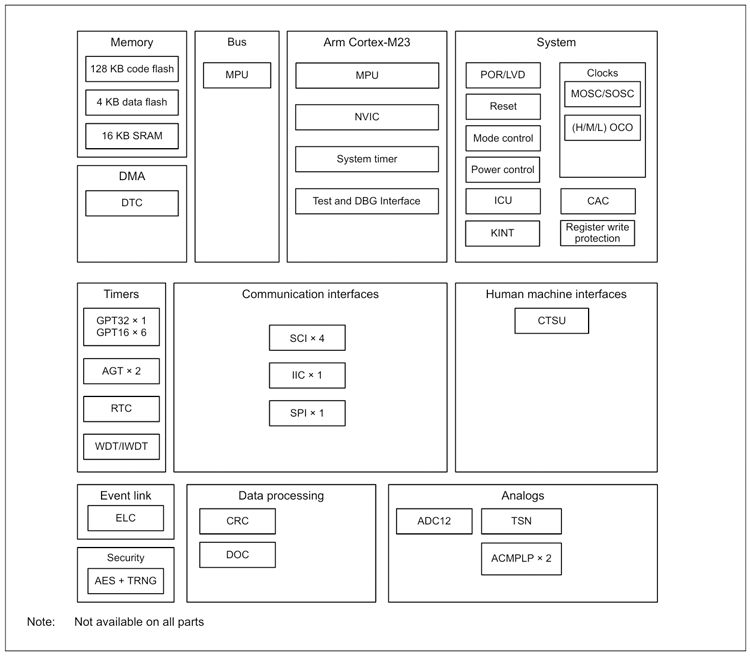

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RA2E1系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
