K9GAG08U0F系列是SAMSUNG的一款的 NAND 闪存芯片。从供电方面来看，该设备提供 3.3V Vcc；在数据处理速度上，在 8,704 字节页面上，典型的编程操作仅需 1.3ms 就能完成；而在（1M 64K）字节块上，典型的擦除操作也只需 1.5ms，数据寄存器以每字节25ns 的周期时间读取，数据传输非常顺畅。

该器件的I/O 引脚既可用于地址和数据输入 / 输出，又可用于命令输入，确保芯片与外部设备之间的沟通高效有序。片上写入控制器自动执行所有编程和擦除功能，包括必要时的脉冲重复，以及数据的内部校验和余量检测，让芯片内部的数据处理有条不紊地进行。

对于写入密集型系统，K9GAG08U0F 通过提供带实时映射算法的 ECC（错误更正码），大大提升了自身的 P/E 循环可靠性。无论面对多么复杂的写入环境，都能保证数据的准确性和稳定性。也正因如此，K9GAG08U0F 系列广泛应用于固态文件存储以及其他需要数据不丢失的便携应用等领域。

主要特性：

电源供应：VCC：3.3V（2.7V ~ 3.6V）、VccQ：3.3V（2.7V ~ 3.6V）
存储单元阵列：8,704 x 259.5K x 8位

数据寄存器：（8K x 512）x 8位
自动编程和擦除

随机读取(tR)：200μs（最大）

串行访问：25ns（最小）
写入周期时间
命令/地址/数据复用I/O端口
硬件数据保护
电源转换期间禁止编程/擦除

可靠的CMOS浮栅技术

版权保护的唯一ID

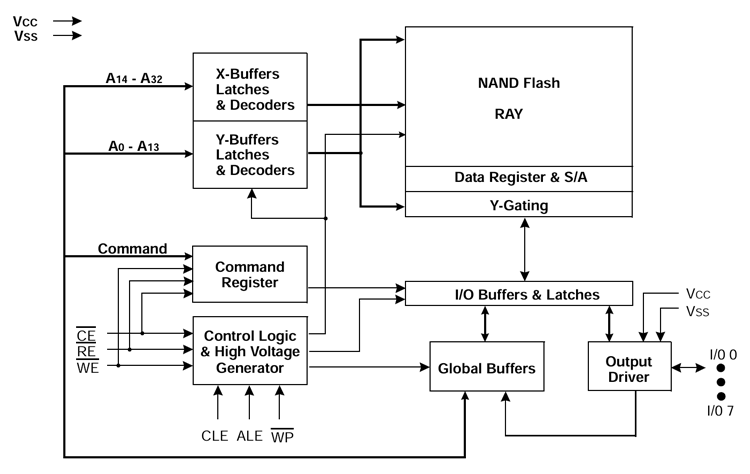

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG   K9GAG08U0F系列芯片裸片离线烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
