在电子设备中，存储芯片就像“资料仓库”。系统程序、设备配置、运行数据、文件资料，都需要一个稳定的位置进行保存。而 SAMSUNG K9F1208U0A 系列，就是一款面向大容量非易失性存储应用的 NAND Flash 芯片。它属于 K9F12XXX0A 系列，可提供 64M×8 位或 32M×16 位版本，存储容量为 512Mb，并附带 8Mb 备用容量。器件支持 1.8V 或 3.3V 电源电压，适合固态文件存储及其他需要非易失性存储能力的便携应用。

1.K9F1208U0A 系列的性能特点

从操作性能来看，K9F12XXX0A 系列具备比较典型的 NAND Flash 操作结构。编程操作以页面为单位执行：X8 器件页面容量为 528 字节；X16 器件页面容量为 264 字；典型编程时间约为 200µs。擦除操作以块为单位执行：X8 器件块容量为 16K 字节；X16 器件块容量为 8K 字；典型擦除时间约为 2ms。页面中的数据可以以每字 50ns 的周期时间读出，能够满足常见固态文件存储和便携式应用对读写效率的需求。

简单说，页面编程影响数据写入效率，块擦除影响整体处理节拍，读取周期影响系统数据访问表现。对于工程师和生产人员来说，这些都不是“纸面参数”，而是会直接影响项目验证和批量交付的关键因素。

2.接口与片上写入控制的优势

K9F1208U0A 系列的 I/O 引脚具备多功能特性，既可用于地址和数据输入/输出，也可用于命令输入。这类设计有助于简化系统接口，让主控与存储芯片之间的数据、地址和命令交互更集中。同时，芯片内部集成片上写入控制，可以自动处理所有编程和擦除功能，包括必要时的脉冲重复、数据内部校验和余量检测。

3.ECC和实时映射算法

对于写入密集型系统，K9F12XXX0A 可通过 ECC，也就是错误校正码，负责发现并纠正常见错误；以及实时映射算法，负责合理安排数据位置；充分利用其 100K 编程/擦除周期的扩展可靠性，在存储管理中提供更多调整余地。

主要特性：

1.8V 设备(K9F12XXQ0A)：1.65~1.95V -

3.3V 设备(K9F12XXU0A)：2.7~3.6V

存储单元阵列：

X8 设备(K9F1208X0A)：(32M × 1024K)bit x 8 bit

-X16 设备(K9F1216X0A)：(16M × 512K)bit x 16 bit

随机访问：12µs（最大） - 串行页面访问：50ns（最小）

快速写入周期时间：

编程时间：200微秒（典型）

块擦除时间：2毫秒（典型）

命令/地址/数据多路复用 I/O 端口

硬件数据保护

电源转换期间的程序/擦除锁定

可靠的CMOS 漂浮门技术

耐用性：10 万次程序/擦除循环

数据保留：10 年

命令寄存器操作

智能回读

版权保护的唯一ID

封装方式：

K9F12XXU0A-YCB0/YIB0 48 引脚 TSOP I (12 x 20 / 0.5 mm 间距) -

K9F12XXX0A-DCB0/DIB0 63 球 TBGA

K9F1208U0A-VCB0/VIB0 48 引脚 WSOP I (12X17X0.7mm)

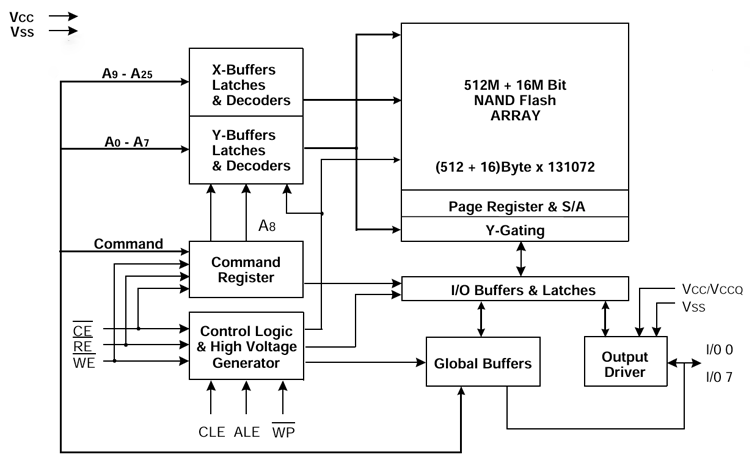

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG的K9F1208U0A系列K9F1208U0A-YCB0、K9F1208U0A-PIB0、K9K1208U0A-YIB0、K9F1208U0A-PCB0芯片裸片离线烧录的量产需求。

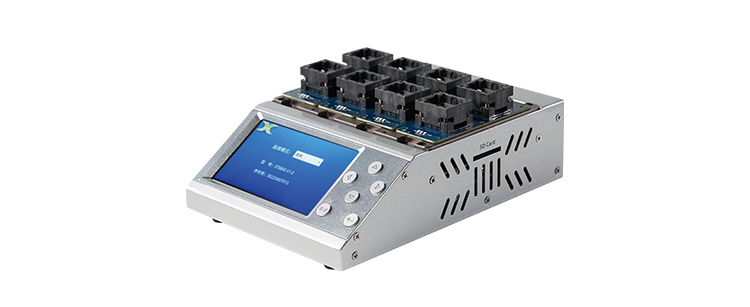

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
