K9F4G08U0E系列是SAMSUNG的一款4G位NAND闪存芯片，采用 512M × 8bit 的存储配置，并配备 128Mbit 备用区。该芯片工作电压为3.3V，面向固态存储及大容量非易失性存储应用，可在成本、容量和性能之间提供较好的综合平衡。武芯烧录器支持K9F4G08U0E 系列芯片，可为该系列 NAND 闪存器件提供高效、稳定的编程、擦除和数据写入支持。

K9F4G08U0E系列在操作性能方面，以页为单位执行编程操作，页面容量为（2K+64）字节，典型编程时间约为 400μs；以块为单位执行擦除操作，块容量为（128K+4K）字节，典型擦除时间约为 4.5ms。数据寄存器中的数据可按照每字节 25ns 的周期时间读取，能够满足常见大容量存储应用对读写效率的要求。

该器件的I/O 引脚同时支持地址输入、数据输入输出以及命令输入功能，有助于简化系统接口设计。芯片内部集成写入控制器，可自动完成编程和擦除相关操作，包括必要情况下的脉冲重复处理。同时，器件还支持内部数据验证与裕量检查，有助于提升写入过程的准确性和可靠性。对于写入频率较高的系统，K9F4G08U0E 可结合 ECC（错误更正码）及实时映射算法使用，以增强数据完整性和系统稳定性。

总体来看，SAMSUNG K9F4G08U0E 系列芯片适用于固态文件存储以及其他需要非易失性存储的便携式应用场景。武芯烧录器对该系列芯片的支持，可帮助工程师在样品验证、批量烧录、产品生产和售后维修等环节中获得更加稳定、高效的芯片编程解决方案。

主要特性

3.3V 设备 (K9F4G08U0E) : 2.7V ~ 3.6V ·

存储单元阵列: (512M 16M) x 8位

数据寄存器: (2K 64) x 8位

自动编程和擦除

页读取操作

快速写入周期时间

命令/地址/数据复用输入输出端口

硬件数据保护

电源转换期间的程序/擦除锁定

可靠的CMOS浮栅技术

命令寄存器操作

版权保护的唯一标识

封装：

K9F4G08U0E-SCB0/SIB0：无铅、无卤素封装 48 引脚 TSOP1（12 x 20 / 0.5 毫米间距）K9K8G08U0E-SCB0/SIB0：无铅、无卤素封装 48 引脚 TSOP1（12 x 20 / 0.5 毫米间距）K9K8G08U1E-SCB0/SIB0：无铅、无卤素封装 48 引脚 TSOP1（12 x 20 / 0.5 毫米间距）K9WAG08U1E-SCB0/SIB0：无铅、无卤素封装48 - TSOP1 引脚 (12 x 20 / 0.5 毫米间距)

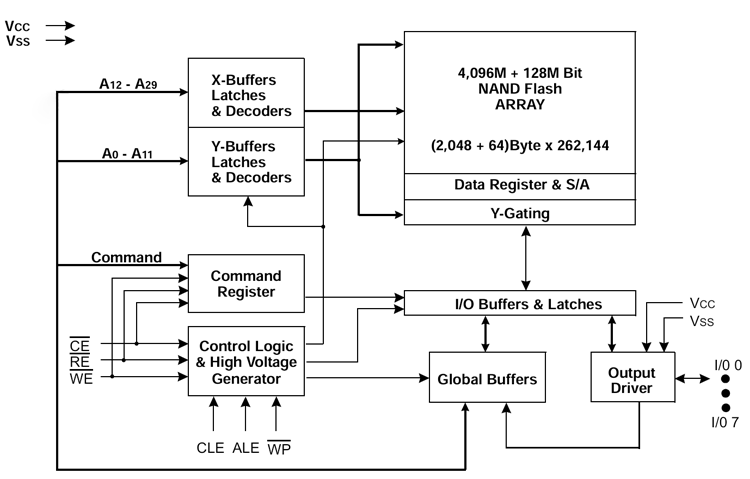

                                                                                                                                                                                                                                                                 内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG的K9F4G08U0E系列K9F4G08U0E-BIB0、K9F4G08U0E-SIB0、K9F4G08U0E-BCB0、K9F4G08U0E-SCB0芯片裸片离线烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
