瑞萨RL78/G23微控制器组是RL78系列微控制器的新一代产品，在性能、功耗以及外设功能等方面均实现全面升级，旨在为更广泛的应用场景提供更高性能、更低功耗以及更丰富的外设等特性。

在性能与功耗表现上，RL78/G23系列表现出色优势。其CPU在工作模式下，运行电流仅为41μA/MHz，有效延长电池供电设备的续航时间。在保持4 KB RAM的数据时，电流消耗低至210 nA，非常适合对功耗敏感的深度休眠或间歇工作应用。该器件还内置SNOOZE 模式定序器，可在间歇操作期间智能切换工作与低功耗状态，让系统在待机与唤醒之间实现高效的功耗管理。RL78/G23 不仅具有超宽的 1.6V 至 5.5V（高达 32MHz）的运作电压范围，能够适应多种电源环境。同时提供 30 至 128 引脚的多种封装选项，覆盖从小型传感器节点到复杂控制主板的全部空间需求。片上集成最高768KB 的程序闪存和48KB SRAM，不仅能容纳复杂的控制逻辑与多种通信协议栈，还可支持高端智能设备所需的大容量数据处理与存储任务。

其中，除了增强的模拟和安全功能外，还集成了逻辑和事件链接控制器 （ELCL），可在无需 CPU 干预的情况下实现外设间的事件联动与自动处理。以及配置 RL78 系列中的首个电容式触摸传感单元（CTSU2L），支持人机交互功能，无需外接专用触摸芯片即可实现灵敏、稳定的触控体验。

此外，为加速产品开发，RL78/G23 系列还拥有丰富的开发环境，其中包括一块快速原型开发板。 该板的图形用户界面（GUI）易于使用，用户只需连接一根 USB 电缆和一个智能配置器，无需任何其他工具，就能编写和调试程序。 在兼容性方面，RL78/G23 与现有的 RL78 系列保持兼容，可实现无缝替代与平滑迁移。得益于高性能、超低功耗、丰富外设以及便捷的开发支持，RL78/G23 系列广泛适用于家用电器、消费电子产品、工业设备等的各种应用。

主要特性：

CPU：RL78核心，最高32MHz；

内存：SRAM最大48KB，程序闪存最大768KB；

8KB数据闪存，用于存储EEPROM中的数据；

可从30引脚封装扩展到128引脚封装；

1.6V至5.5V的超宽工作电压范围；

增强型电容式感应单元（CTSU2L）；

定时器：16 位定时器（ch）x 16、8 位定时器、看门狗定时器（ch）x 1、32 位间隔定时器（ch）x 1；

PWM：14路PWM 输出 ；

模拟功能：12 位 A/D 转换器（ch）x 26、8 位 D/A 转换器（ch）x 2、比较器 x 2

片上振荡器 频率（MHz）：高速：高达 32MHz

中速：高达 4MHz

低速：32.768kHz

SNOOZE 模式排序器

逻辑和事件链接控制器

其它：RTC、上电复位、低电压检测

多种封装选择（LQFP、QFN、LGA、BGA 及 WLCSP）

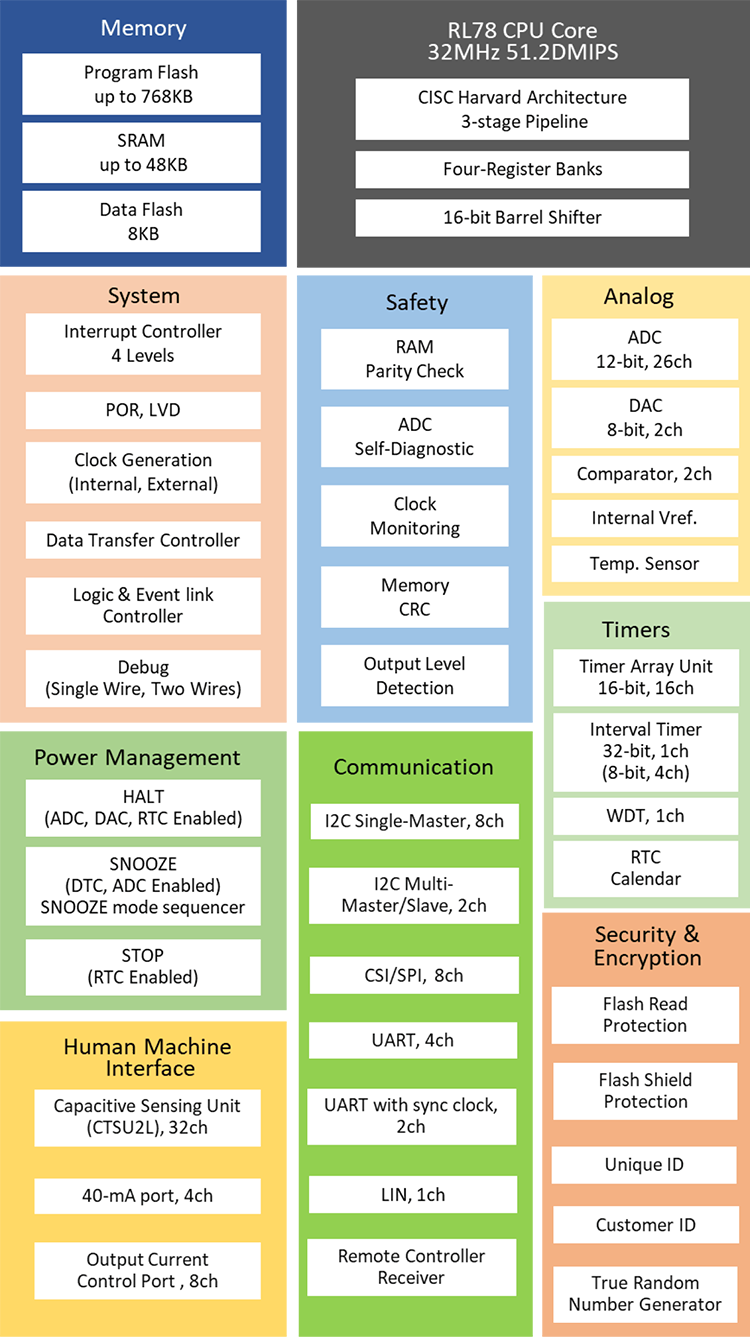

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RL78/G23系列R7F100GGJ2DFB、R7F100GLJ2DFB芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
