瑞萨RL78/G14系列是一款面向电机控制、工业自动化及计量应用的低功耗、高性能通用微控制器。在CPU活动模式下，其运行功耗仅为 66μA/MHz，当仅启用RTC（实时时钟）和LVD（低压检测）功能时，功耗可进一步降至0.6 μA；在STOP待机模式下，功耗更是低至240 nA，与此同时，芯片在32MHz主频下能够提供 51.2DMIPS的运算性能，兼具出色的运算能力与业界领先的能耗表现。

在电机控制方面，RL78/G14系列内置多功能定时器，利用三相互补PWM 输出，可轻松实现三相电机的启停、正反转及调速控制。其专有的电机控制定时器还能简化换相逻辑的编程流程，降低开发难度。且配置多路 ADC模拟输入通道，可实时采集电机运行过程中的电流、温度等关键数据，实现过流及过热保护功能，即使不依赖复杂的电机驱动算法，也能快速完成基本的电机控制方案开发与部署。

通信接口方面，RL78/G14系列集成3至8路SPI、3至4路UART以及4-10路I²C，方便连接电机编码器、上位机或其他外设，实现转速反馈获取与双向数据通信。内部集成512KB程序闪存和最大48KB SRAM，能够存储复杂的控制算法与通信协议，满足多设备协同工作的存储需求。与通用款RL78/G14系列封装上保持兼容，原本用 G13 做基础控制的产品，若后续需要增加电机驱动功能，可直接更换为 G14，而无需改动 PCB 设计，从而显著降低产品升级与迭代的开发成本。RL78/G14系列广泛适用于电机控制以及消费类和工业设备等各种应用场景，是嵌入式开发者实现高效电机控制的理想选择。

主要特性：

CPU：RL78核心，最高32MHz；

电压：1.6V至5.5V；

封装：32 至 48 引脚 HWQFN、48 至 100 引脚 LFQFP、32 至 100 引脚 LQFP、30 引脚 LSSOP、36 至 64 引脚 WFLGA；

内存：SRAM最大48KB，程序闪存最大512KB；

定时器：8路16位定时器，8路8位定时器，1路看门狗定时器，1路12位间隔定时器；

PWM：PWM 输出 x 13，三相 PWM 输出功能；

模拟功能：9路10位A/D转换器、2路8位A/D转换器；

片上振荡频率（MHz）：高速64、48、32、24、16、12、8、6、4、3、2、1MHz、低速15kHz；

其他：RTC、上电复位、低电压检测；

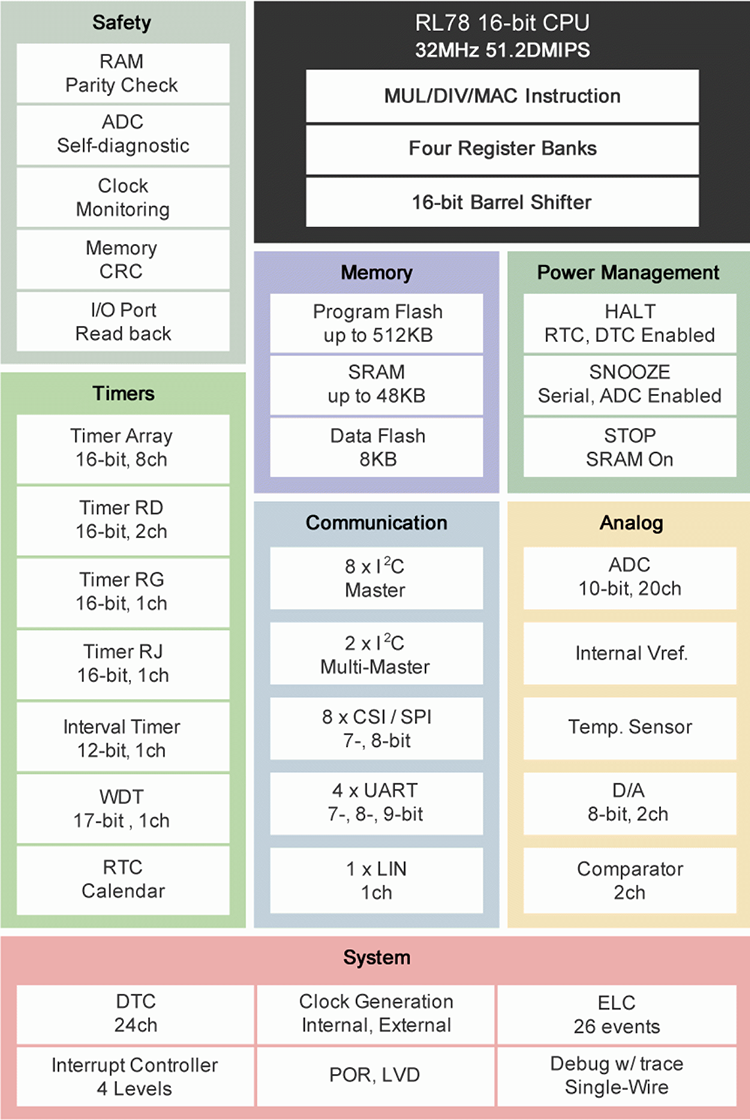

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RL78/G14系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
