武芯万用型烧录器支持TI TMS320F2837xS系列芯片编程烧录
发布时间:2023-11-14 11:23:38
TMS320F2837xS 是一款功能强大的 32 位浮点微控制器单元 (MCU),专为工业电机驱动器、光伏逆变器和数字 电源、电动汽车和运输以及感应和信号处理等高级闭环控制应用而设计。为了加速应用开发,提供了适用于 C2000 MCU 的 DigitalPower 软件开发套件 (SDK) 和适用于 C2000™ MCU 的 MotorControl 软件开发套件 (SDK)。
F2837xS 微控制器产品系列具有 CLA 实时控制协处理器。CLA 是一款独立的 32 位浮点处理器,运行速度与主CPU 相同。该 CLA 对外设触发器作出响应,并与主 C28x CPU 同时执行代码。这种并行处理功能可以有效地将实时控制系统的计算性能提高一倍。通过利用 CLA 为时间关键型功能提供服务,主 C28x CPU 可以自由地执行其他任务,如通信和诊断。
TMS320F2837xS 支持高达 1MB (512KW) 且具有误差校正代码(ECC)的板载闪存以及高达 164KB (82KW) 的SRAM。CPU 上还有两个 128 位安全区用于代码保护。
F2837xS MCU 上还集成了高性能模拟和控制外设,以进一步实现系统整合。四个独立的 16 位 ADC 可准确、高效地管理多个模拟信号,从而最终提高系统吞吐量。新型 Σ-Δ 滤波器模块 (SDFM) 与 Σ-Δ 调制器配合使用可实现隔离式电流并联测量。带有窗口比较器的比较器子系统 (CMPSS) 允许在超过或未满足电流限制条件的情况下对功率级进行保护。其他模拟和控制外设包含 DAC、PWM、eCAP、eQEP 以及其他外设。
EMIF、CAN 模块(符合 ISO 11898-1/CAN 2.0B 标准)等外设以及新型 uPP 接口扩展了 F2837xS 的连接性。uPP 接口是 C2000™ MCU 的新功能,支持利用相似的 uPP 接口与 FPGA 或其他处理器实现高速并行连接。最后,具有 MAC 和 PHY 的 USB 2.0 端口使用户能够轻松地将通用串行总线 (USB) 连接功能添加到其应用中。

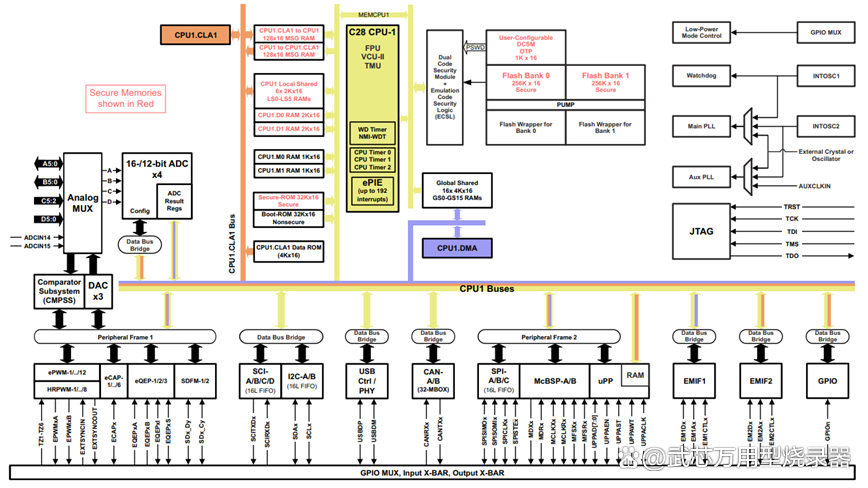

、 TMS320F2837xS系列框图

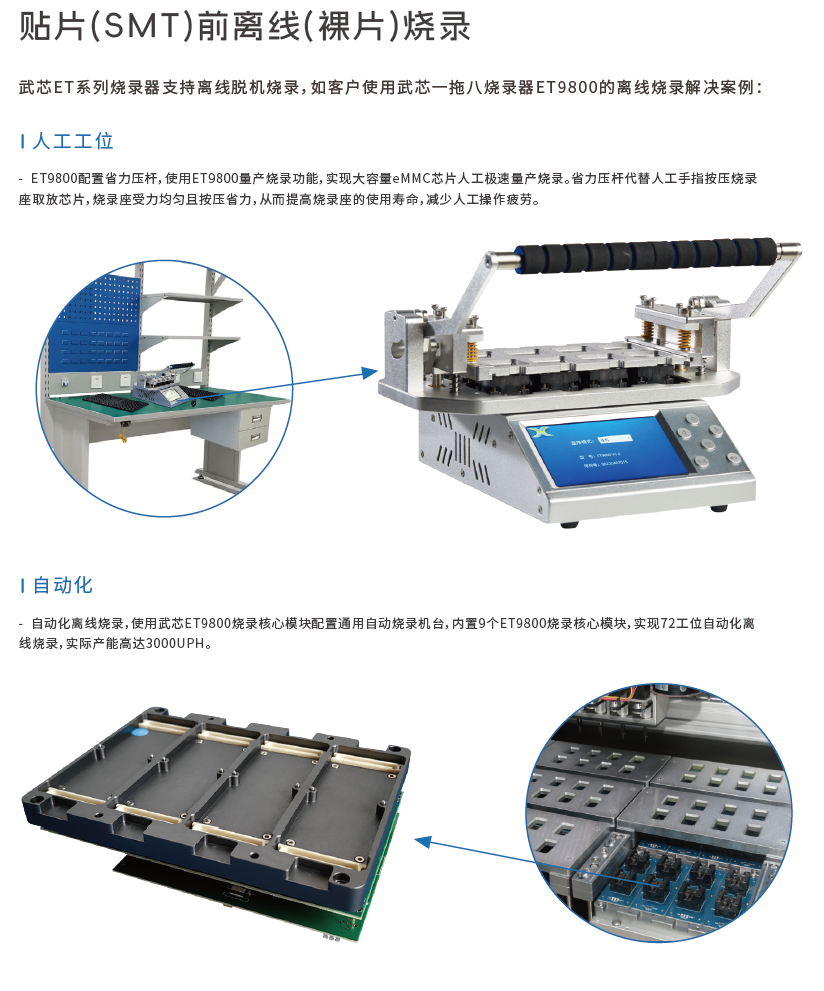

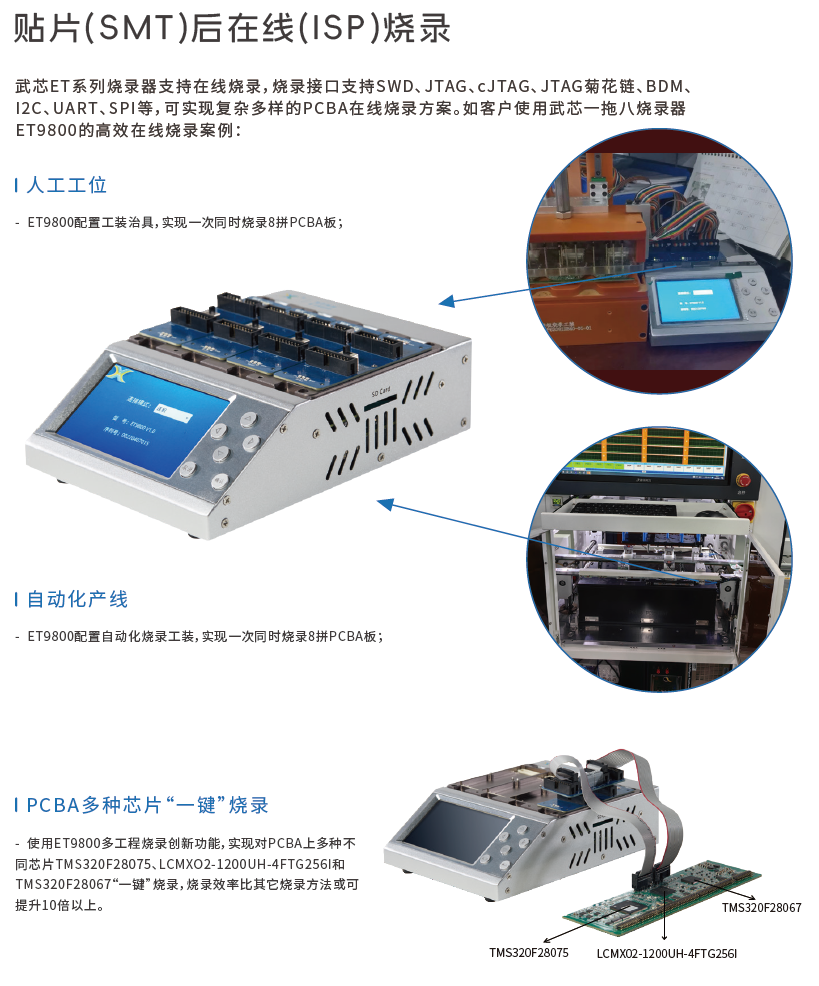

武芯万用型烧录器ET9800(一拖八)、ET6800(一拖四)和ET2800(一拖二)支持此系列的全部芯片型号裸片(离线)烧录和ISP在板烧录。
芯片型号如下表所示:
型号 Flash RAM 封装
TMS320F28374SPTPS 512KB 132KB HLQFP176
TMS320F28374SPTPSR 512KB 132KB HLQFP176
TMS320F28374SPTPT 512KB 132KB HLQFP176
TMS320F28374SPZPS 512KB 132KB HTQFP100
TMS320F28374SPZPT 512KB 132KB HTQFP100
TMS320F28374SZWTS 512KB 132KB NFBGA377
TMS320F28374SZWTT 512KB 132KB NFBGA377
TMS320F28374SZWTTR 512KB 132KB NFBGA377
TMS320F28375SPTPS 1MB 164KB HLQFP176
TMS320F28375SPTPT 1MB 164KB HLQFP176
TMS320F28375SPZPQ 1MB 164KB HTQFP100
TMS320F28375SPZPQR 1MB 164KB HTQFP100
TMS320F28375SPZPS 1MB 164KB HTQFP100
TMS320F28375SPZPT 1MB 164KB HTQFP100
TMS320F28375SZWTS 1MB 164KB NFBGA377
TMS320F28375SZWTT 1MB 164KB NFBGA377
TMS320F28376SPTPT 512KB 132KB HLQFP176
TMS320F28376SPZPS 512KB 132KB HTQFP100
TMS320F28376SPZPT 512KB 132KB HTQFP100
TMS320F28376SZWTS 512KB 132KB NFBGA377
TMS320F28376SZWTT 512KB 132KB NFBGA377
TMS320F28377SPTPQ 1MB 164KB HLQFP176
TMS320F28377SPTPS 1MB 164KB HLQFP176
TMS320F28377SPTPT 1MB 164KB HLQFP176
TMS320F28377SPZPQ 1MB 164KB HTQFP100
TMS320F28377SPZPS 1MB 164KB HTQFP100
TMS320F28377SPZPT 1MB 164KB HTQFP100
TMS320F28377SZWTQ 1MB 164KB NFBGA377
TMS320F28377SZWTS 1MB 164KB NFBGA377
TMS320F28377SZWTT 1MB 164KB NFBGA377
TMS320F28378SPTPS 1MB 164KB HLQFP176
TMS320F28378SPZPS 1MB 164KB HTQFP100
TMS320F28379SPTPS 1MB 164KB HLQFP176
TMS320F28379SPTPT 1MB 164KB HLQFP176
TMS320F28379SPZPS 1MB 164KB HTQFP100
TMS320F28379SPZPT 1MB 164KB HTQFP100
TMS320F28379SZWTS 1MB 164KB NFBGA377
TMS320F28379SZWTT 1MB 164KB NFBGA377
