S12ZVL平台是恩智浦（NXP）一款汽车用 16 位微控制器系列，该系列采用 180nm NVM UHV 技术，这一先进制程为芯片的高性能运行奠定了坚实基础。同时，它支持集成 40V 模拟元件，就像为芯片配备了一个强大的 “模拟工具箱”，使其能够更好地处理各种模拟信号相关的任务，在汽车复杂的电气环境中应对自如。MC9S12ZVL 系列在提供 16 位 MCU 所有优势和效率的同时，还保持了现有 S12 系列用户所享有的低成本、低功耗、电磁兼容性（EMC）和代码大小效率。这使得它在汽车市场中具有极高的性价比，既满足了汽车电子系统对性能的要求，又兼顾了成本和功耗等因素，成为汽车制造商的理想选择。

1.功能复用与差异化优势

MC9S12ZVL 系列复用了现有 S12 产品组合中的许多成熟功能，确保了技术的延续性和稳定性。而其特殊差异化特征更是让人眼前一亮，增强型 S12Z 内核搭配 “高压” 模拟模块的集成，其中包括电压调节器（VREG）和局部互联网络（LIN）物理层。提供了更强大的运算和处理能力，为其在特定应用场景中发挥独特作用提供了保障。

2.数据存储与处理能力

在RAM、FLASH 和 EEPROM 上，MC9S12ZVL 系列配备了用于诊断或数据存储的错误校正码（ECC），大大提高了数据的准确性和可靠性。同时，高速模拟 - 数字转换器（ADC）能够快速且精准地将模拟信号转换为数字信号，满足汽车应用中对实时数据采集和处理的高要求。而提高 EMC 性能的频率调制锁相环（IPLL），确保芯片在复杂的电磁环境中稳定运行，不受干扰。

3.多样化封装与丰富 I/O 端口

该系列提供48 引脚、32 引脚 LQFP 和 32 引脚 QFN - EP 封装，多样化的封装形式为不同的应用场景提供了更多选择。除了每个模块提供的 I/O 端口外，还额外提供支持中断功能的 I/O 端口，这些端口可实现从停止模式或等待模式唤醒，使芯片能够根据实际需求灵活切换工作状态，进一步提升了芯片的实用性和灵活性。

4.广泛的应用场景

MC9S12ZVL 系列是一类通用设备，适用于各种广泛的应用，尤其面向需要 LIN 连接的通用汽车应用。像用于传感器的开关面板和车身端节点等，都是其典型的应用场景。在这些场景中，MC9S12ZVL 系列芯片能够凭借其强大的功能和特性，为汽车的智能化和自动化提供有力支持。

主要特性：

S12Z CPU 核心

128、96、64、32、16 或 8KB 带 ECC 的片上闪存

2048、1024、128 字节带 ECC 的 EEPROM

8192、4096、1024 或 512 字节带 ECC 的片上 SRAM

相位锁定环(IPLL) 频率倍增器，带内部滤波器

内部COP（看门狗）模块

10 位或 12 位分辨率的模数转换器 (ADC)

具有两个输入通道的PGA 模块

一个8 位 5V 数模转换器 (DAC)

一个带轨到轨输入的模数比较器(ACMP)

MSCAN 模块（1 Mbit/s，兼容 CAN 2.0 A、B 软件）

一个串行外设接口(SPI) 模块

一个串行通信接口(SCI) 模块

最多一个额外的SCI

一个片上LIN 物理层收发器

6 通道定时器模块 (TIM0)

2 通道定时器模块 (TIM1)

IIC 模块

8 通道脉冲宽度调制模块 (PWM)

片上稳压器(VREG)

片上温度传感器

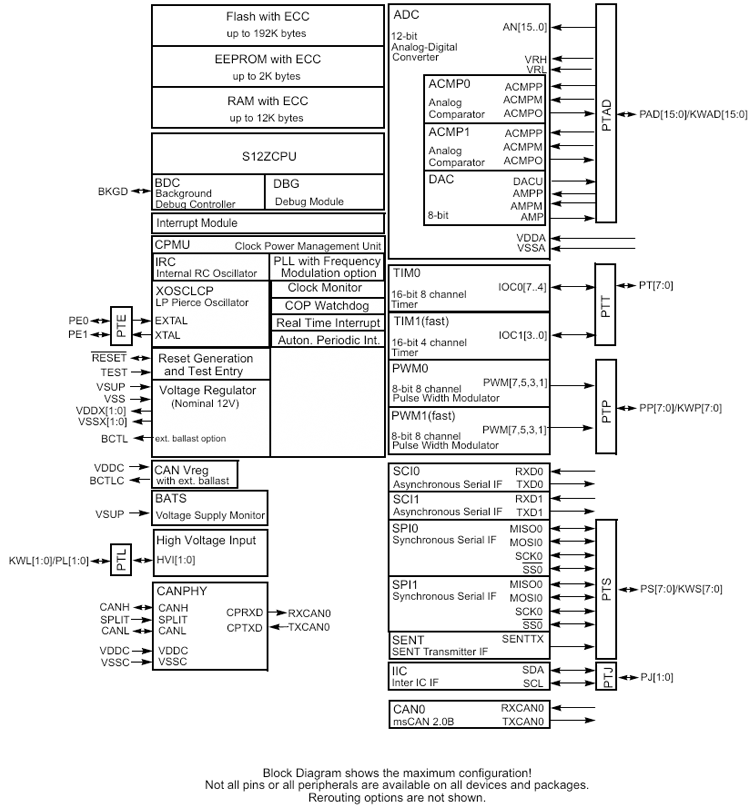

内部框图
