LPC83x系列是NXP（恩智浦）推出的一款基于 ARM Cortex-M0+内核的低成本32位微控制器，CPU最高工作频率为30MHz。该系列在 LPC81x 的基础上进行了功能扩展，主要体现在大幅提升闪存容量的同时，新增了一款采样率高达 1.2 Msps 的 12 位 ADC，从而在保持低功耗特性的同时增强了模拟信号处理能力。在存储资源配置方面，LPC83x 提供最多 32 KB 的片内 Flash 程序存储器，相比前代产品显著增加了代码存储空间；4 KB 的 SRAM 数据存储器，用于运行时变量存储和程序堆栈。

在外设功能方面，LPC83x 集成了丰富的模块以支持多样化的应用需求，具体包括CRC校验引擎、一个 I²C 总线接口、一个 USART 接口、最多两个 SPI 接口、多速率定时器、自唤醒定时器、状态可配置定时器（SCTimer/PWM）、DMA 控制器、12 位模数转换器（ADC）和基于开关矩阵的可配置 I/O 端口。配置的一个输入模式匹配引擎，可监测多个输入引脚的状态变化，并在满足预设条件时触发中断或事件，减轻CPU 对输入的轮询负担。最多29 个通用 I/O 引脚在小型封装下仍提供良好的扩展能力，满足多外设连接需求，广泛适用于工业控制、消费电子、电机控制和安全应用等领域。

主要特性：

CPU：ARM Cortex-M0+内核 ，工作频率高达30MHz

存储器：高达32KB片上闪存、4KB EEPROM

数字外设：最多29个通用输入输出（GPIO）引脚、四个管脚具备大电流源输出驱动能力（20mA）、 两个真正开漏管脚具备大电流灌入驱动能力（20mA）、GPIO中断生成功能、CRC 引擎、带18条通道和8个触发器输入的DMA

定时器：状态可配置定时器（SCTimer/PWM）、四通道多速率定时器(MRT)、自唤醒定时器(WKT)、窗口看门狗定时器(WWDT)

模拟外设：一个12位ADC

串行接口：一个USART 接口、 两个 SPI 控制器、 一个I2C总线接口

时钟生成：12MHz 内部RC振荡器、晶体振荡器、可编程看门狗振荡器、带分频器的时钟输出功能

低功耗模式：休眠模式、深度休眠模式、关机模式和深度关机模式

上电复位(POR)

掉电检测

唯一的设备识别序列号

单一电源（1.8V至3.6V）

工作温度范围 -40 °C 至85°C

可提供TSSOP20和HVQFN33 (5x5)两种封装

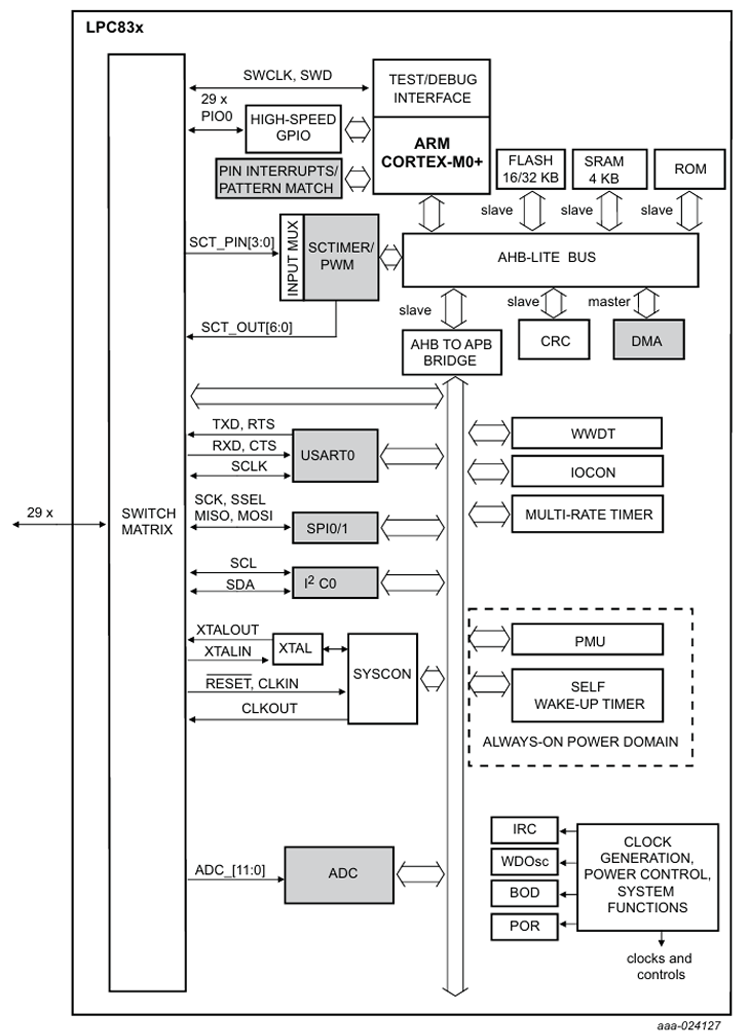

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足NXP（恩智浦）LPC83x系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
