武芯烧录器支持德州仪器(TI)TMS320F28P55x实时微控制器系列编程烧录

发布时间:2026-03-06 15:36:59

TMS320F28P55x 是德州仪器(TI)C2000™ 实时微控制器系列中的一款可扩展、超低延迟器件,专为提升电力电子产品的效率而设计。其典型应用领域包括电机驱动器、家用电器、数字电源、电动汽车充电、混合动力系统,以及车身电子装置与照明等。该器件内置实时控制子系统,基于C28x DSP 内核,可在片上闪存或 SRAM 上运行浮点或定点代码时提供 150 MHz 的信号处理性能

在存储配置方面,F28P55x 支持高达1088 KB 的闪存,由四个 256 KB存储体与一个64 KB存储体组成,可实现在一个存储体编程的同时,从另一个存储体执行代码,从而提升系统的开发与运行效率。此外,片上还提供高达133 KB 的 SRAM,用于补充闪存存储,满足不同任务的代码与数据分区需求。


F28P55x 的一大核心特色是集成神经网络处理单元(NPU),能够运行预训练模型,实现机器学习推理。该NPU 的处理能力可达 600–1200 MOPS(兆次运算/秒),可为电弧故障检测、电机故障检测等应用提供模型支持。与纯软件实现方案相比,采用NPU 可将神经网络推理周期缩短高达10倍。用户可利用TI提供的Edge AI Studio – Model Composer或 Tiny ML Modelmaker工具加载与训练模型,快速获得高级智能功能。对于使用自有AI 训练框架的客户,TI 的神经网络编译器可协助将其模型移植至兼容多数基于C28x 的 MCU 的平台。

在模拟与控制方面,F28P55x 集成高性能模拟模块,并与处理单元及PWM 单元紧密耦合,形成优化的实时信号链,有助于提升控制精度与响应速度。用户还可通过可配置逻辑块(CLB)添加自定义数字逻辑,将类似 FPGA 的功能直接集成到 C2000 实时 MCU 中,以满足特定应用的控制或接口需求。

主要特性

150MHz C28x 32 位 DSP CPU

可编程控制律加速器 (CLA)

片上存储器

在五个独立存储体上提供 1088KB 的闪存(ECC 保护)

8KB OTP(一次性可编程闪存存储器)

133KB RAM(ECC/奇偶校验保护)

安全性

时钟和系统控制2 个内部 10MHz 振荡器晶体振荡器或外部时钟输入窗口化看门狗计时器模块丢失时钟检测电路双时钟比较器 (DCC)

3.3V I/O 支持

系统外设6通道直接存储器存取 (DMA) 控制器91 个独立可编程多路复用通用输入/输出 (GPIO) 引脚在模拟引脚上提供 17 路数字输入增强型外设中断扩展 (ePIE)支持多个低功耗模式 (LPM)

通信外设一个电源管理总线 (PMBus) 接口两个内部集成电路 (I2C) 端口两个具有灵活数据速率的控制器局域网 (CAN FD/MCAN) 总线端口1 个通用串行总线 (USB 2.0 MAC + PHY)2 个串行外设接口 (SPI) 端口三个 UART 兼容的串行通信接口 (SCI)

一个与 UART 兼容的本地互连网络 (LIN) 接口带一个发送器和一个接收器的快速串行接口 (FSI)(最高 200Mbps)

模拟系统5 个 3.9MSPS 12 位模数转换器 (ADC)四个带 12 位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)一个 12 位缓冲 DAC 输出三个可编程增益放大器 (PGA)

增强型控制外设24 个 ePWM 通道,包含 12 个具有高分辨率功能(150ps 分辨率)的通道2 个增强型捕获 (eCAP) 模块三个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块嵌入式图形发生器 (EPG)

可配置逻辑块 (CLB)

神经网络处理单元 (NPU)

实时固件更新 (LFU)

诊断特性存储器开机自检 (MPOST)

符合功能安全标准型

系统功能符合 ASIL D 和 SIL 3 等级

硬件完整性符合 ASIL B 和 SIL 2 要求

安全相关认证通过 TÜV SÜD 高达 ASIL B 等级的 ISO 26262 认证

封装选项:

128 引脚 Thin Quad Flatpack (TQFP)[后缀 PDT]

100 引脚 Low-profile Quad Flatpack (LQFP)[后缀 PZ]

80 引脚 TQFP [后缀 PNA]

64 引脚 LQFP [后缀 PM]

56 引脚 Very Thin Quad Flatpack No-Lead (VQFN) [RSH 后缀]

温度选项:结温 (TJ):-40°C 至 150°C

画板 1.png

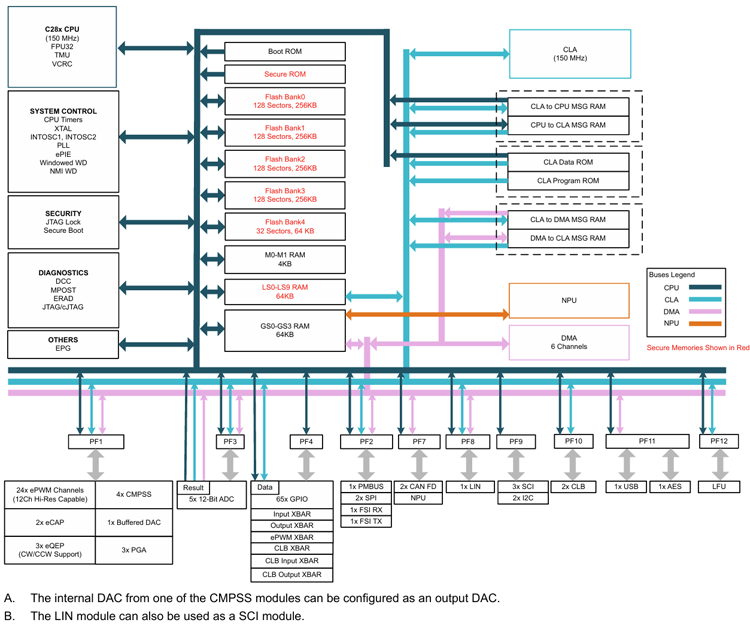

功能框图

武芯科技作为通用型芯片烧录器制造商,专注于IC烧录、测试领域。在持续优化更新烧录软件的同时,也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录,同时提供联机、脱机等工作模式,可全方位满足德州仪器(TI)TMS320F28P55x系列芯片的裸片离线烧录与在板烧录的量产需求。

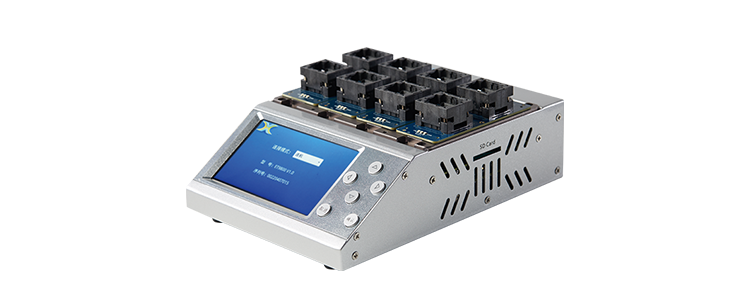

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计,编程带宽高达1.6Gb/s;内置128GB eMMC母头模块,能高效提升eMMC母片拷贝的量产效率;配备4.3英寸LCD触摸屏,优化脱机操作的交互体验;支持“一拖八”并行烧录,可实现复杂多样的烧录需求;且设备集成多种丰富接口,涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等,灵活适配多元应用场景。同时提供上位机与下位机软件,支持自动化场景定制,适配智能化产线需求;支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片,烧写稳定、高效。为客户提供创新的多场景芯片(IC)烧录解决方案。
