武芯烧录器支持德州仪器(TI) TMS320F2833x、TMS320F2823x 系列芯片编程烧录

发布时间:2026-02-25 16:17:06

TMS320F2833x 与 TMS320F2823x 系列是德州仪器(TI)C2000™ 系列中的实时微控制器,基于高性能静态 CMOS 技术打造,最高工作频率可达 150 MHz。该系列成员包括TMS320F28335、F28334、F28333F28332以及 TMS320F28235、F28234、F28232 等,均属于 C2000™ 家族,面向工业控制、电机驱动、数字电源等高实时性应用其中,F2833x 系列是 C2000™ 家族中率先集成浮点单元(FPU)的 MCU,标志着该系列进入了高性能浮点运算时代。它采用第一代 ePWM 定时器,并配备 12.5 MSPS、12 位 ADC,在同期集成式模数转换器中表现尤为出色。F2833x 系列搭载 150 MHz CPU,可提供多达 512 KB 的片上闪存,封装形式包括 176 引脚 QFP与 179 焊球 BGA,兼顾性能与 PCB 布局灵活性。

在功耗管理方面,F2823x 与 F2833x 系列均设计了多种降低电流消耗的机制:每个外设单元均设有独立的时钟使能位,用户可在实际应用中关闭未使用的外设模块时钟,从而减少不必要的能耗;此外,芯片支持闲置(Idle)、待机(Standby)、停机(Halt)三种低功耗模式,可根据任务负载灵活切换,进一步优化功耗表现。

两系列还集成6 通道 DMA 控制器,可服务于 ADC、McBSP、ePWM、XINTF 与 SARAM 等模块,实现高效的数据搬运并降低 CPU 负担。且内部集成丰富的增强型控制外设,在通信接口方面提供多种串行端口,如多达 2 个 CAN 模块3 SCI(UART)模块2 个 McBSP 模块(可配置为 SPI)1 个 SPI 模块1 条 I²C 总线以满足不同芯片与外设的连接需求凭借高速浮点运算能力、灵活的功耗管理、强大的控制外设以及丰富的通信接口,F2833x 与 F2823x 系列能够广泛适配各类工业与能源应用,是实现高精度实时控制的理想核心器件。


主要特性

高性能静态 CMOS 技术

高性能 32 位 CPU (TMS320C28x)

6 通道 DMA 控制器(用于 ADC、McBSP、ePWM、XINTF 和 SARAM)

16 位或 32 位外部接口 (XINTF)

片上存储器

F28335、F28333、F28235: 256K × 16 闪存、34K × 16 SARAM

F28334、F28234: 128K × 16 闪存、34K × 16 SARAM

F28332、F28232: 64K × 16 闪存、26K × 16 SARAM

1K × 16 OTP ROM

引导 ROM (8K × 16)

时钟和系统控制片上振荡器看门狗计时器模块

可以将 GPIO0 转 GPIO63 引脚连接到八个外部内核中断之中的一个

可支持全部 58 个外设中断的外设中断扩展 (PIE) 块

128 位安全密钥/锁保护闪存/OTP/RAM 块防止固件逆向工程

增强型控制外设高达 18 PWM 的输出多达 6 个 HRPWM 输出,MEP 分辨率高达 150ps多达 6 个事件捕获输入多达 2 个正交编码器接口多达 8 个 32 位计时器 (6 个用于 eCAP,2 个用于 eQEP)多达 9 个 16 位计时器 (6 个用于 ePWM,3 个用于 XINTCTR)

三个 32 位 CPU 计时器

串行端口外设多达 2 个 CAN 模块多达 3 个 SCI (UART) 模块多达 2 个 McBSP 模块(可配置为 SPI)一个 SPI 模块1 条内部集成电路 (I2C) 总线

12 位 ADC、16 通道

多达 88 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚

支持 JTAG 边界扫描

高级调试特性分析和断点功能借助硬件的实时调试

低功耗模式,节省能耗支持闲置、待机、停机模式禁用单独的外设时钟

字节序:小端字节序

封装选项:

无铅,绿色环保封装

176 焊球塑料球栅阵列 (BGA) [ZJZ]

179 焊球 MicroStar BGA™ [ZHH]

179 焊球全新细间距球栅阵列 (nFBGA) [ZAY]

176 引脚薄型四方扁平封装 (LQFP) [PGF]

176 引脚热增强型薄型四方扁平封装 (HLQFP) [PTP]

温度选项:

A:–40°C 至 85°C(PGF、ZHH、ZAY、ZJZ)

S:–40°C 至 125°C(PTP、ZJZ)

Q:–40°C 至 125°C(PTP、ZJZ)

(通过针对汽车应用的 AEC Q100 认证)

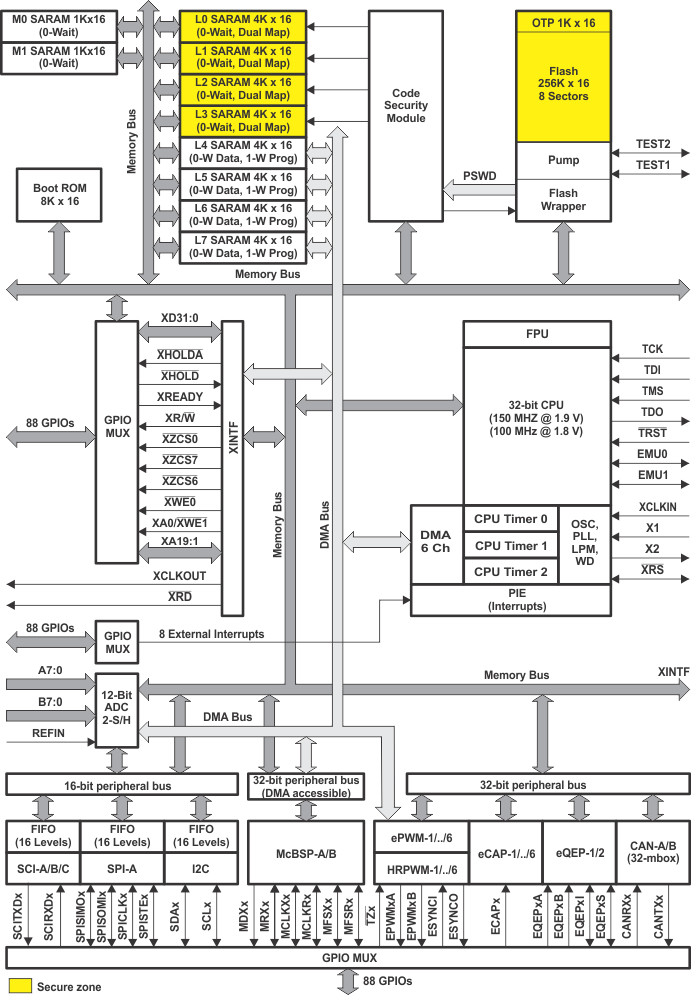

功能框图

武芯科技作为通用型芯片烧录器制造商,专注于IC烧录、测试领域。在持续优化更新烧录软件的同时,也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录,同时提供联机、脱机等工作模式,可全方位满足德州仪器(TI)TMS320F2833x、TMS320F2823x 系列芯片的裸片离线烧录与在板烧录的量产需求。

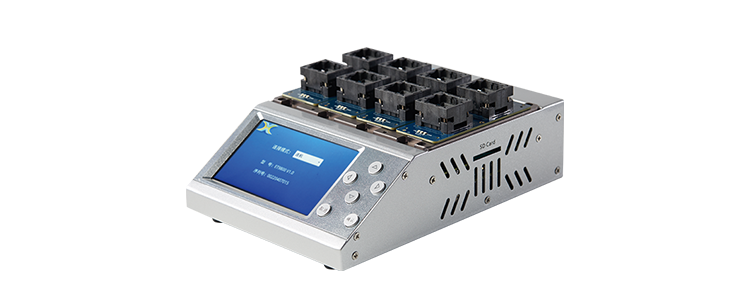

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计,编程带宽高达1.6Gb/s;内置128GB eMMC母头模块,能高效提升eMMC母片拷贝的量产效率;配备4.3英寸LCD触摸屏,优化脱机操作的交互体验;支持“一拖八”并行烧录,可实现复杂多样的烧录需求;且设备集成多种丰富接口,涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等,灵活适配多元应用场景。同时提供上位机与下位机软件,支持自动化场景定制,适配智能化产线需求;支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片,烧写稳定、高效。为客户提供创新的多场景芯片(IC)烧录解决方案。
