武芯烧录器支持德州仪器TI BQ27220芯片

发布时间：2026-01-29 14:46:07

德州仪器（TI）推出的BQ27220是一款高度集成的单节电池电量计（Gas Gauge）芯片，该器件几乎不需要用户进行繁琐的参数配置，也无需系统微控制器（MCU）编写复杂的固件驱动，从而快速的系统启动与部署。

BQ27220 采用的补偿放电终止电压（CEDV）算法来进行精准的电量计量，能够实时提供包括剩余电池容量（mAh）、荷电状态（%）、剩余可用时间（分钟）、电池电压（mV）、温度（°C）以及健康状态（%）在内的多项关键电池信息。在功耗管理方面，BQ27220具备超低静态电流特性：在正常模式下电流消耗仅为50 μA，在睡眠模式下更是低至9 μA，这一特性显著降低了系统待机时的能耗，有效延长了终端设备的电池续航时间。此外，该器件支持可配置中断功能，当电池状态发生变化时主动通知主机，避免了主机持续轮询带来的额外功耗，进一步优化了系统能效。在温度检测方面，BQ27220 支持通过外部热敏电阻进行连接，从而实现高精度的环境温度监测。

此外，BQ27220 可以直接使用芯片ROM中预置的通用CEDV参数，快速完成基础设计；也可以利用TI提供的基于网页的GAUGEPARCAL工具，生成自定义的化学参数。这些自定义参数既可以由主机在系统上电时动态写入设备的RAM中，也可以由客户一次性编程到芯片的板载一次性可编程（OTP）存储器中，实现参数的永久固化。在实际硬件连接上，使用 BQ27220 进行电池电量计量非常简便，仅需连接可拆卸电池组或嵌入式电池电路的PACK (P+) 和 PACK– (P–)两个引脚即可工作。同时，该器件采用超小型的9球NanoFree™芯片级封装（DSBGA），尺寸仅为1.62 mm × 1.58 mm，焊球间距为0.5 mm，这种微小封装形式非常适合对PCB空间要求极为苛刻的便携式设备、可穿戴产品以及其他空间受限的应用场景。

主要特性

单节串联锂离子电池电量监测计

驻留在电池组或系统主板上、支持嵌入式或可拆除电池

由集成低压降稳压器 (LDO) 的电池直接供电

支持低值 (10mΩ) 外部感测电阻

超低功耗：正常模式下为 50µA，休眠模式下为 9µA

基于补偿放电结束电压 (CEDV) 技术的电池电量监测

用平滑滤波器报告剩余电量和充电状态 (SOC)

针对电池老化、自放电以及温度和速率变化进行自动调节

提供电池健康（老化）状况的估计

微控制器外设支持

400kHz I2C串行接口

可配置的 SOC 中断或、电池低电量数字输出警告

内部温度传感器

主机报告的温度或外部热敏电阻

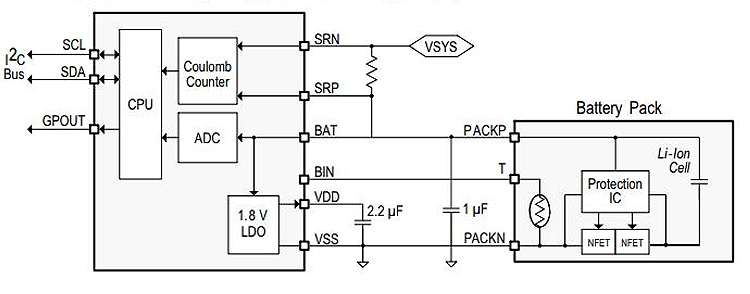

TI BQ27220框图.png

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足德州仪器（TI）BQ27220芯片的裸片离线烧录与在板烧录的量产需求。


ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
