RL78/F13系列是瑞萨电子推出的面向汽车应用的低功耗16位微控制器，作为 78K0R 和 R8C 系列的后续产品，专为满足基础型车身控制场景。RL78/F13系列搭载 RL78内核，最高 32MHz 主频，算力可满足基础控制逻辑的处理需求。提供20至80引脚不等的多种封装选项，其中最小为 20 引脚封装，结构紧凑，占用PCB 空间极小，能够灵活应用于从简易传感器节点到中等复杂度的控制单元，例如车窗按键模块、车内传感器等小型车载设备。同时，配置16KB至128KB闪存，用于存储控制程序，结合优化的低功耗设计，实现业界领先的低能耗表现。

在通信接口方面，RL78/F13系列内置了用于汽车接口的CAN模块和LIN模块，完美适配车身系统中低速率网络通信需求。而且RL78/F13系列还支持使用定时器RD、比较器和D/A转换器进行BLDC电机控制，拓展了其在基础驱动类应用中的适用性。在安全功能特性上，除基础安全功能外，还进一步增强了多项可靠性设计，包括RAM ECC 错误校正、PLL 锁定监测、端口输出状态监控、堆栈溢出检测、专用 WDT 振荡器等功能。使其在遭遇轻微电磁干扰或异常情况下依然能够迅速恢复正常运行，满足汽车电子对高可靠性的严格要求。

此外，RL78/F13系列通过了AEC-Q100 汽车级认证，支持- 40~150℃超宽工作温度，无论是在寒冷地区的发动机舱，还是经受烈日暴晒的车厢环境中，均可稳定工作。由于可以构建高度可靠的系统，RL78/F13系列不仅适用于汽车应用，还可适用于工业应用。典型应用涵盖天窗控制器、电机控制、换挡器、车载音响、车身以及混合动力/电动汽车（HEV/EV）相关设备等，是一款兼顾性能、功耗与可靠性的高性价比微控制器（MCU）。

主要特性：

CPU：RL78内核，最高32MHz；

电压：2.7V~5.5V；

内存：SRAM 最大 8KB，程序闪存最大 128KB；

PWM：16 路 PWM 输出，3 相 PWM 输出功能；

模拟功能：8 路 10 位 A/D 转换器；

片上振荡器（MHz）：64M、48M、32M、24M、16M、12M、8M、4M、1M 低速振荡器 15kHz；

其他：PLL、RTC、上电复位、低电压检测；

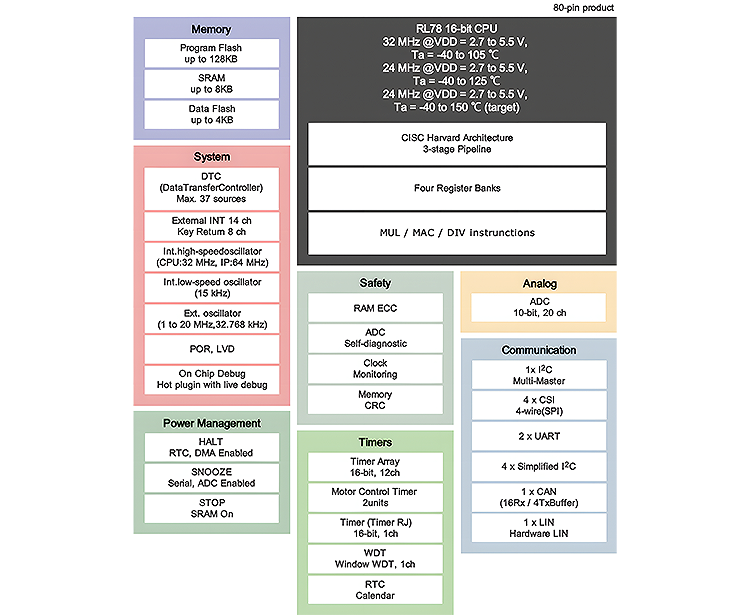

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式，可全方位满足瑞萨RL78/F13系列系列芯片的裸片离线烧录与在板烧录的量产需求。

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
